Onderstaand informeren wij u graag over de verschillende mogelijkheden en afwerkingen en invullingen op gevel gebied toe te passen binnen gestandaardiseerde bouwsystemen. Een en ander met toepassen van onze relatief dunne lichtgewicht bio-composiet sandwich gevel elementen Duplicor^®. Deze uitwerking is gebaseerd op meerder projectvragen en gesprekken met leveranciers van modulaire bouw concepten en gestandaardiseerde gevel concepten. Uitgangspunt is dat we werken vanuit de ontwikkelaar/aannemer/ systeembouwer gekozen oplossing van de hoofdvraag constructie (beton-staal-hout).

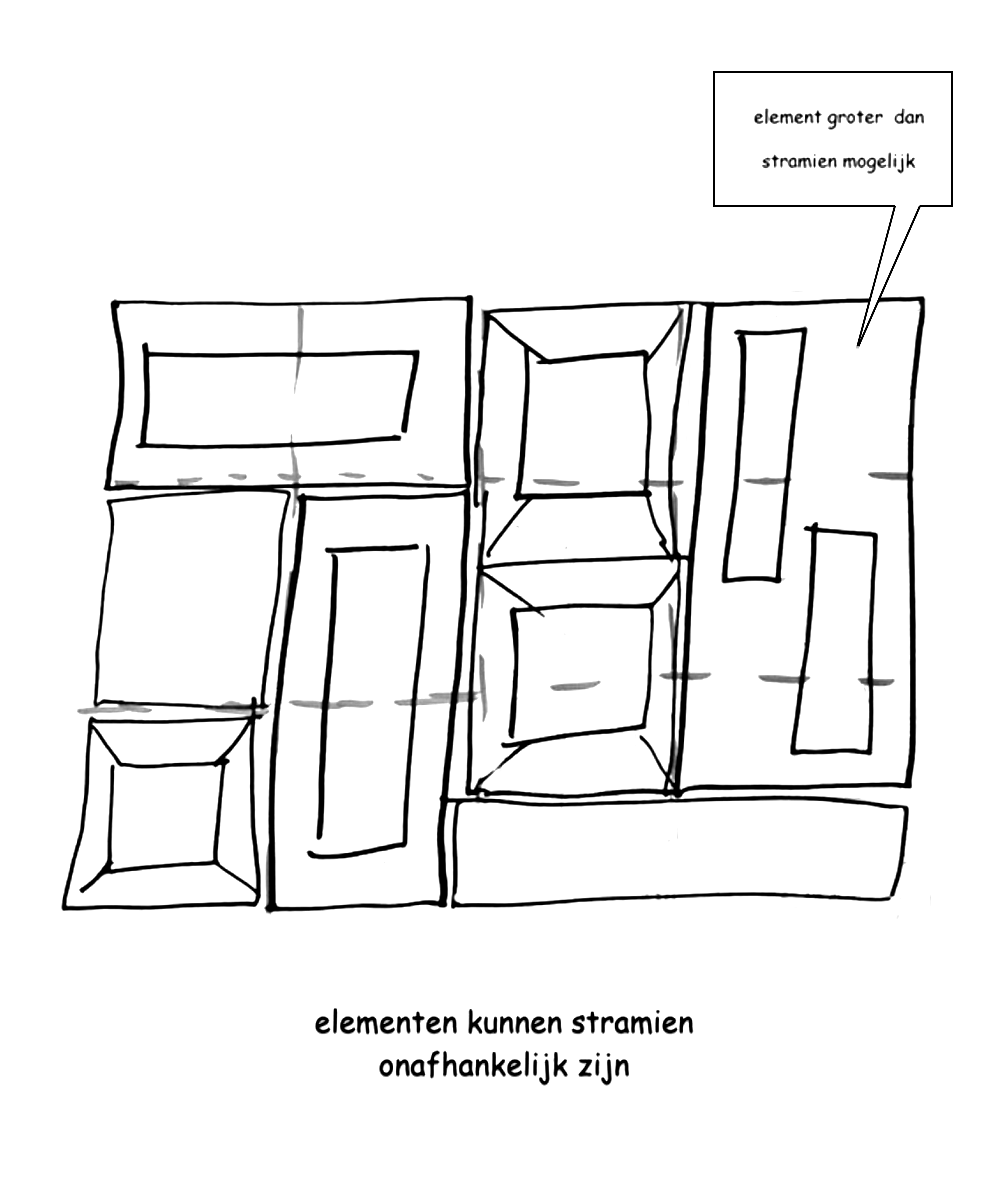

Binnen dit grid hebben we een zestal gestandaardiseerde oplossingen binnen ons gevelconcept uitontwikkeld.

Ons bedrijf heeft veel ervaring met het produceren van composiet-elementen voor vloer-, dak- en geveloplossingen van de wat grotere projecten. Jarenlange ervaring met het produceren van glasvezel-, aramidevezel- en carbonvezelcomposiet-sandwichconstructies heeft geresulteerd in een aantal mooie referentieprojecten waar we heel trots op zijn. Op onze website www.hollandcomposites.nl worden verschillende projecten getoond.

Tijden veranderen echter, wet- en regelgeving qua brandveiligheid en sterkte-eisen veranderen mee. Daarnaast is er de belangrijke wens van opdrachtgevers om duurzamer en met meer gebruik van biobased-materialen te produceren en daarmee de CO₂-uitstoot in de bouw sterk te reduceren. Holland Composites heeft de afgelopen jaren daarom niet stilgezeten als voorloper in de composietbouw in Nederland.

Een geheel nieuw brandwerend bio-composietmateriaal is ontwikkeld. Het resultaat is een vernieuwende mogelijkheid om op duurzame manier met bio-composieten, die een zeer lage energie- en CO₂-footprint hebben, verschillende bouwconstructies te produceren, waar voorheen conventionele composietoplossingen met veel brandvertragende additieven en/of gekunstelde bio-harsoplossingen voor gebruikt werden.

Gebruik van ons brandwerende bio-composietmateriaal kan voordelen opleveren op het gebied van gewicht, een sterk gereduceerde gevelpakketdikte die in meer vloeroppervlakte resulteert, brandveiligheid, sterkte en stijfheid, mate van prefab produceren, reduceren van montagetijd, onderhoudsarm en duurzaam gebruik van materialen met weinig CO₂-belasting. Het materiaal is onderhoudsarm, rot niet en bestaat uit een Bio-hars die gewonnen wordt uit herwinbare “Argo waste” in combinatie met bijvoorbeeld een glasvezel-laminaat en gerecycled PET-foam. Al deze materialen dragen bij aan de wens om te bouwen met gebruik van duurzame materialen, welke op zichzelf tevens een zeer lage milieu- en energiefootprint hebben.

Kijk ook eens op www.duplicor.nl voor verdere informatie over dit unieke bouwmateriaal en onze Duplicor^®-producten.

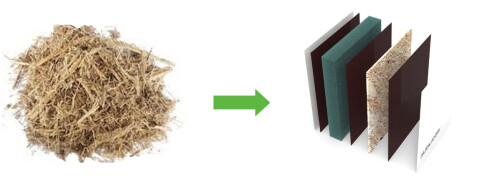

De hars van Duplicor^® is vervaardigd uit agro waste. Dit is een op wereldschaal hoogvolumineus restproduct uit de voedselindustrie. Dit materiaal is de basis voor onze hars en daarmee is de hars van Duplicor^® 100% biobased.

In combinatie met natuurvezels als vlas, jute of hennep is Duplicor^® bio-composiet 100% biobased. Samen met materialen als bijvoorbeeld gerecycled PET-foam en glasvezel kunnen lichtgewicht (bouw)producten vervaardigd worden die zowel goed voor het milieu als zeer kostenefficiënt zijn.

De hoge temperatuurbestendigheid maakt Duplicor^® ook nog eens nagenoeg onbrandbaar.

Kortom: natuurlijk, brandveiligheid, CO₂-besparend én betaalbaar.

Wij zijn van mening te kunnen bieden:
1. Goedkopere basisprijs door effectief gebruik bio-composiet.
2. Slanke gevel die m2 oplevert.

Klik op de afbeelding om deze te vergroten

c. Standaard aansluiting op draagconstructie.
d. Standaard dichting.
e. Standaard koppeling elementen (horizontaal – verticaal).

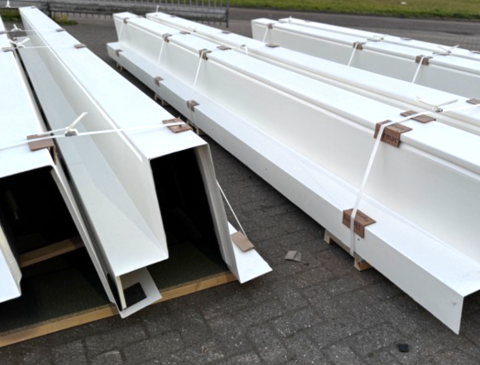

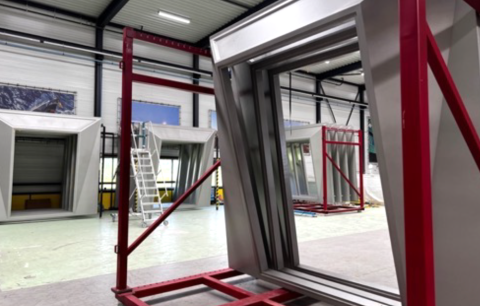

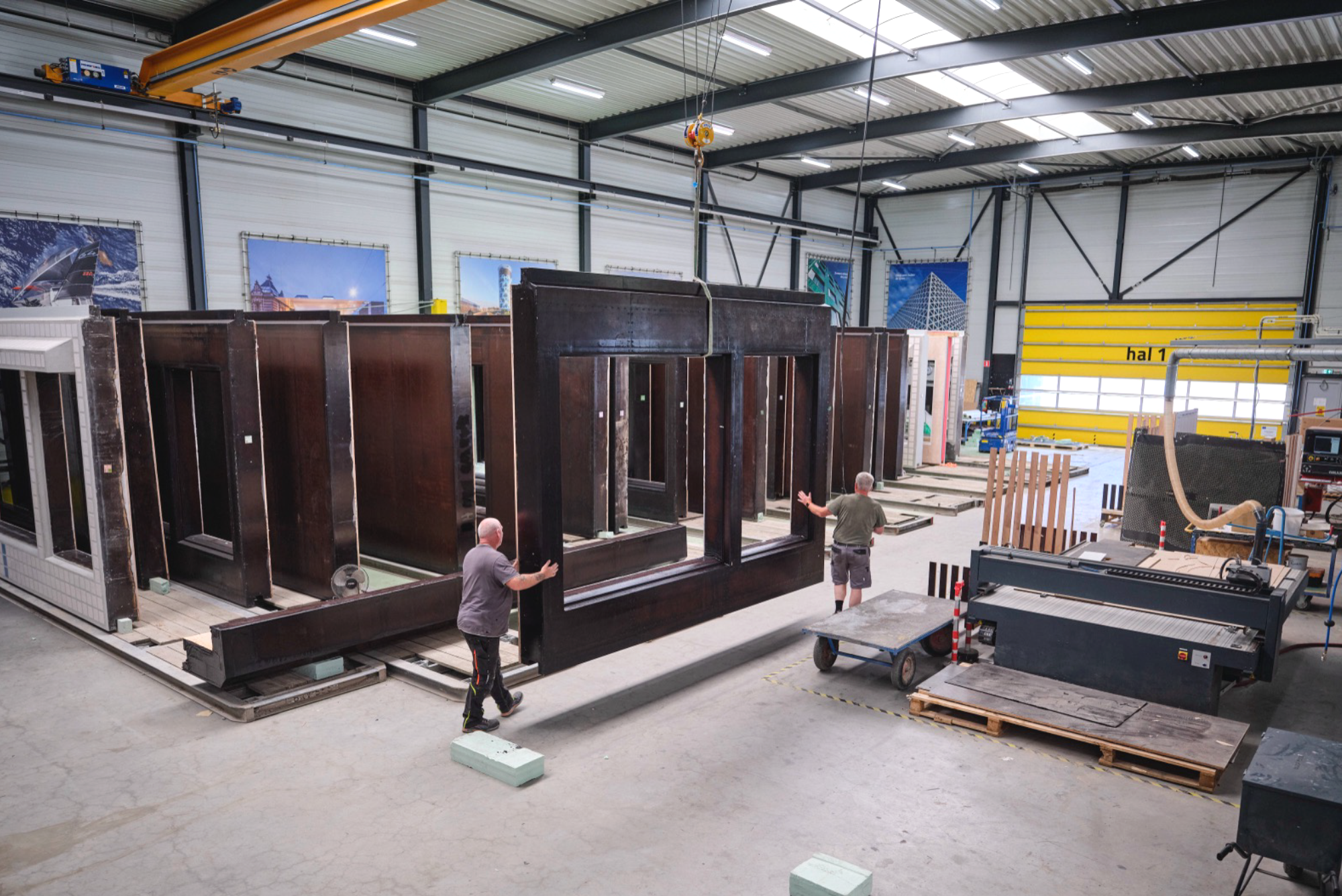

Met het door ons ontwikkelde (Bio)composietmateriaal kunnen wij de benodigde sandwichelementen voor het desbetreffende bouwsysteem realiseren. De verschillende elementen worden middels pre-preg-procedé geproduceerd, om hoge kwaliteit, precieze maatvoering, brandveiligheid, dunne-gevel-schil en een lichtgewichtconstructie te bewerkstelligen. Na plaatsing is het product verder onderhoudsarm en volledig weersbestendig.

Typische eigenschappen van Duplicor^® onderdelen zijn:
• Lichtgewicht
• Brandwerend materiaal klasse B S1 DO volgens NEN-EN13501 SBI
• Afwerking in kleur naar keuze mogelijk.
• Montage vriendelijk (veelal steiger loos). Buiten leveromvang.
• Onderhoudsarm (bio)composiet product.
• Rotvrij in natte omstandigheden
• Duurzaam door middel van gebruik (bio)composiet, en gebruik van gerecycled PET-materiaal.

Duplicor^® is opgenomen in de (NMD) Nationale Milieu Database. Er kan dus gerekend worden aan de bijdrage MPG voor de bouw van uw project. In de bijlage van dit document hebben wij tevens de EPD uitdraai vanuit NMD toegevoegd.

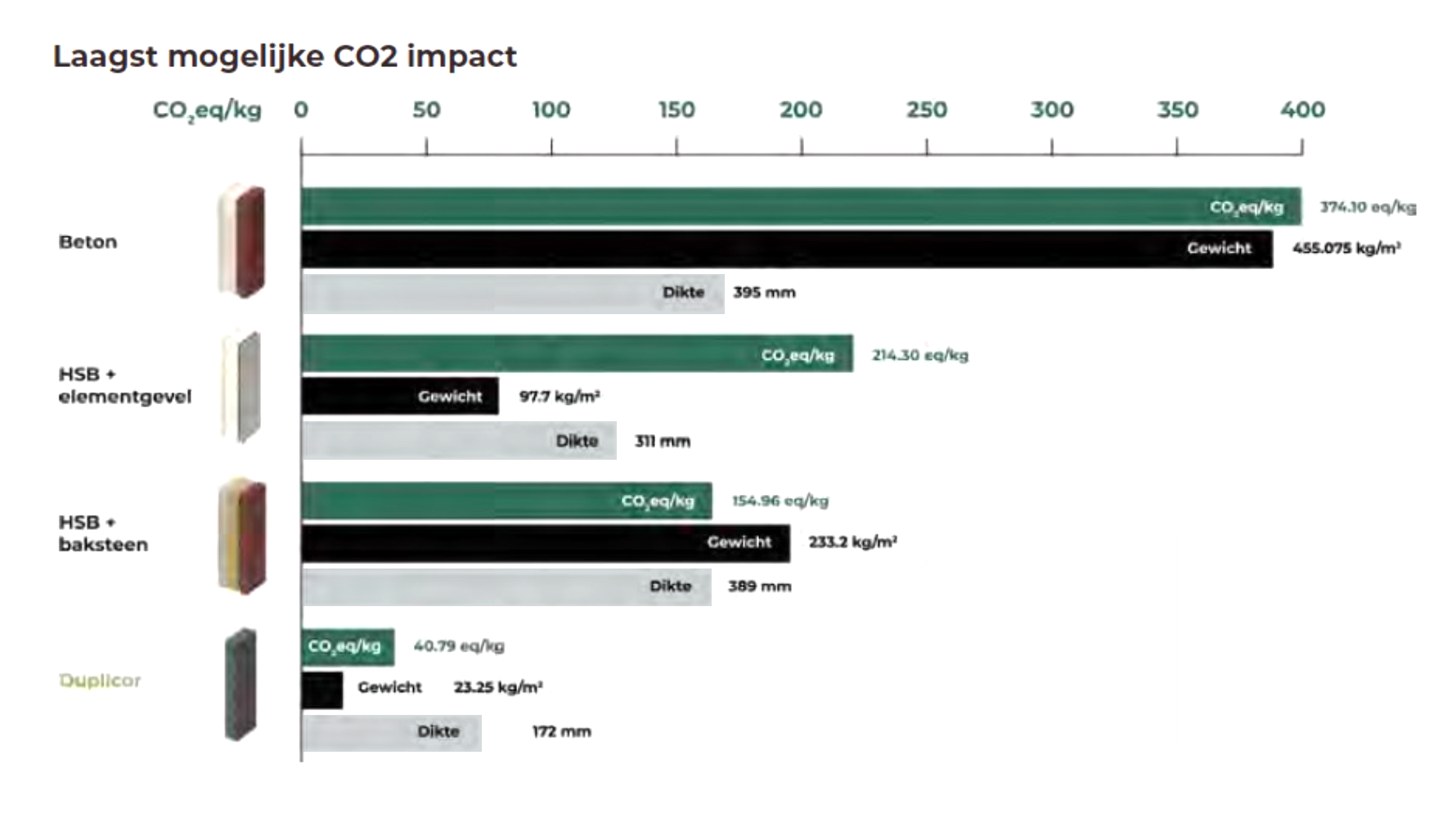

Er is een complete LCA uitgevoerd op ons Duplicor^® gevel element en met name de dun-wandige gevel cassette schaal. Naast alle andere waardes welke uit een dergelijke analyse volgen is de C0₂ opslag raming het meest aansprekende.

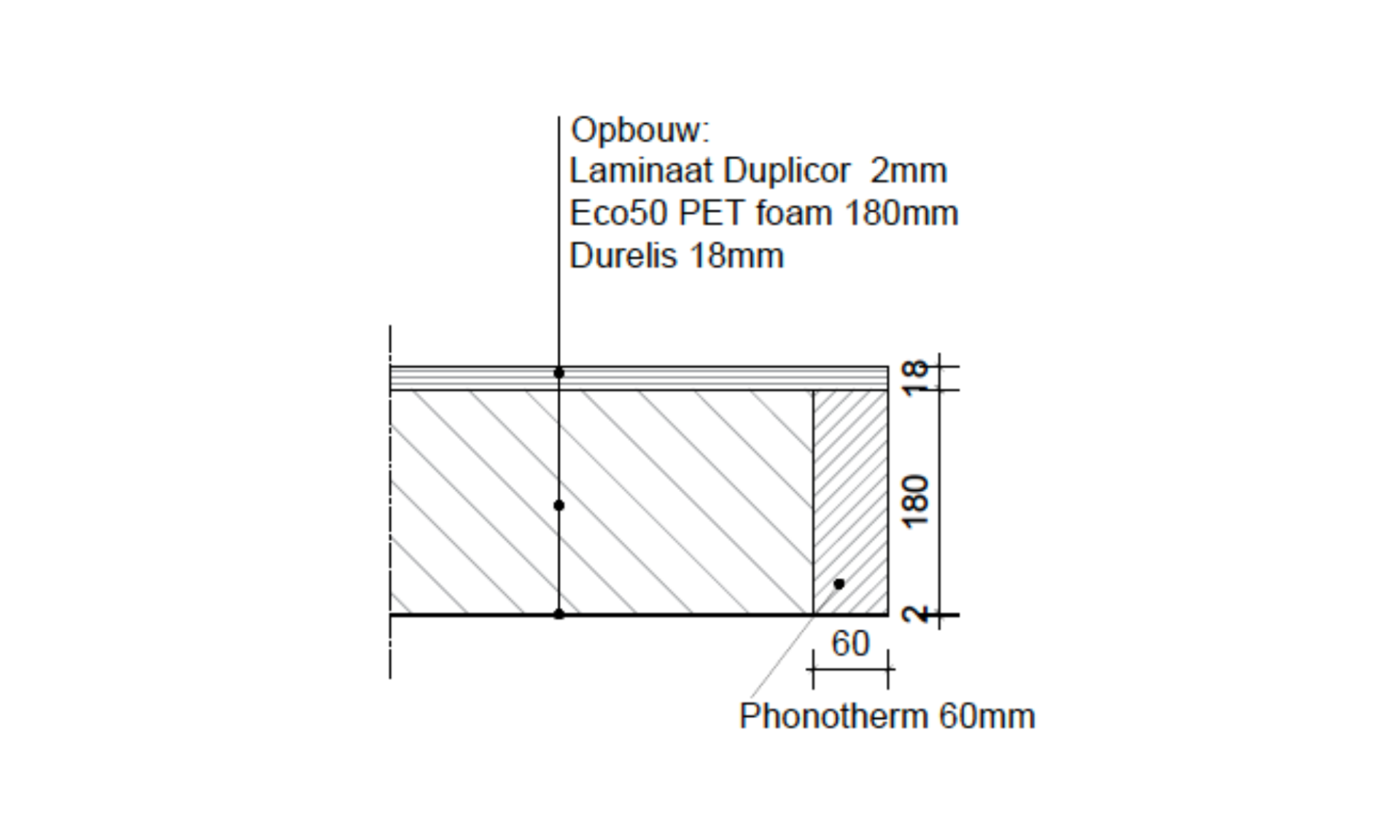

De Duplicor^® (buitenhuid) is in deze toepassing 2mm dik en heeft een eigen gewicht van 1.6 kg/m2. De biohars die wordt toegepast komt voort uit restafval van de voedingsindustrie. Denk hierbij aan stelen van graan, mais, suikerriet en dergelijke. Na het oogsten van het voedsel blijft deze biomassa over. Door deze via een proces te koken wordt de bio hars onttrokken van deze massa. Per m2 van 4 mm dik is de C0₂-opslag van de biohars ca. 2 kg/m2. Dit komt overeen met de C0₂-opslag van hardhout.

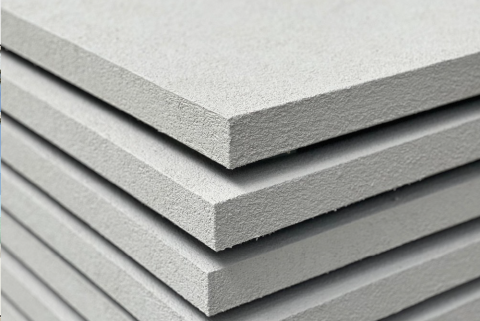

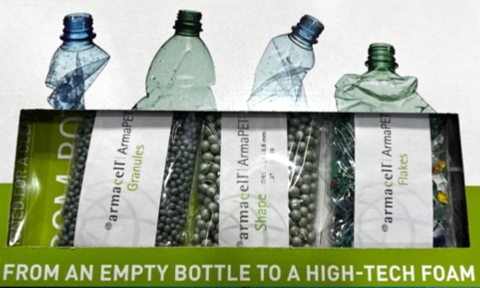

Een sterk punt van de Duplicor^®-sandwichgevelelementen is dat ze opgebouwd zijn uit een sandwich met vezelversterkte biocomposietlagen en gerecycled PET-schuim als structurele en hoog thermisch isolerende kern. Het mooie van het gebruik van rPET-foam is dat we direct bijdragen aan circulair gebruik van PET-flessenmateriaal met een relatief korte levenscyclus (spa-flesjes) en deze afvalberg direct omzetten in een PET-foam-materiaal met een zeer lange levensduur.

Tezamen met gebruik van de Duplicor^® bio-hars en glasvezel-laminaat brengt dit een optimaal gebruik van biobased en gerecycled materialen tot stand met hoge constructieve waarden.

Ter informatie in het afgelopen jaar hebben we in Duplicor^® bouwproducten met gebruik van bijna 4 miljoen gerecyclede petflesjes alleen al 171 ton co2 bespaard.

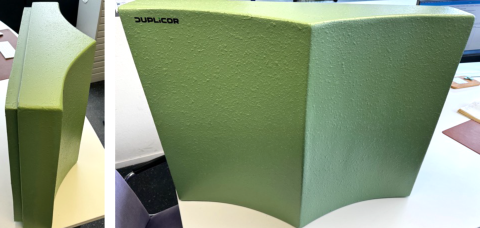

De gewenste kleur en textuur van de eindafwerking is vaak een delicate keuze van de architect; wij zijn ons daar terdege van bewust. Het mooie van ons bio-composiet, brandwerende Duplicor^®-materiaal/producten is dat er een zeer brede en vrije keuze is in soorten van afwerkingen.

De gewenste afwerking is onafhankelijk van ons Duplicor^® bio-composietproduct. Met die wetenschap kunnen dan ook allerlei afwerkingsmaterialen, afwerkingsmethodieken en texturen gebruikt worden. Het gewenste beeld kan eenvoudig nagebootst worden in een onderhoudsarme uitvoering, gelijkend op de getoonde samples.

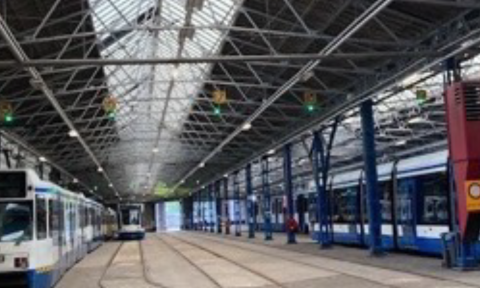

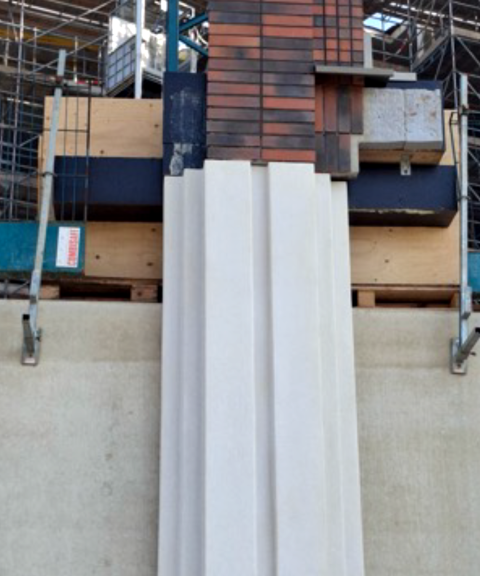

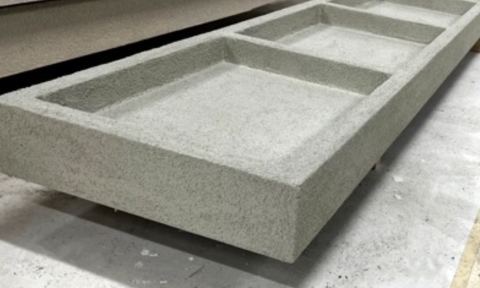

Als voorbeeld en ter beeldvorming; voor project renovatie Tramremise daken voor GVB Amsterdam, produceren wij Duplicor^®-replica ‘bims-betonnen dak-elementen’, welke niet te onderscheiden zijn qua looks en feel van beton. Echter, onze bio-composietelementen wegen een fractie van het betongewicht en leveren tevens een thermische isolatiewaarde aan het straks gerenoveerde dak, die vele punten hoger ligt dan die van beton.

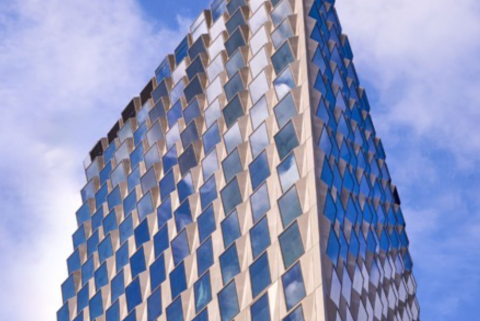

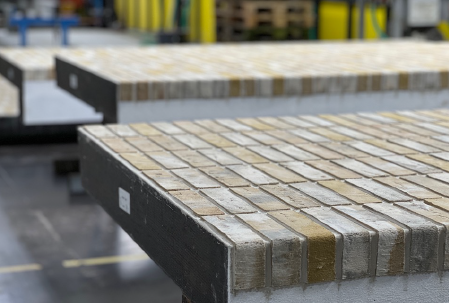

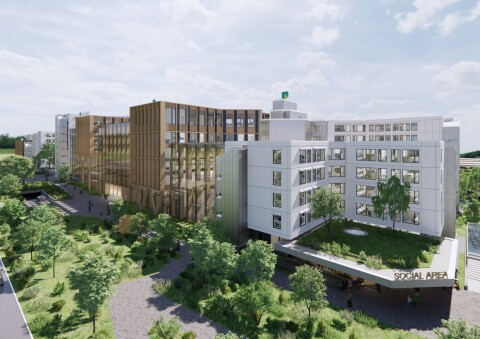

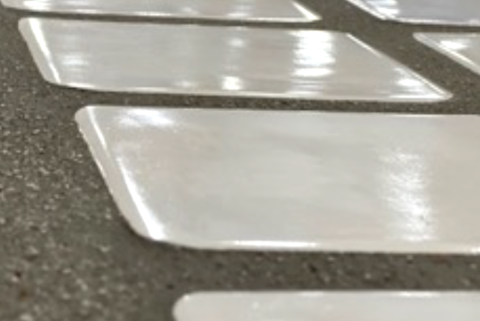

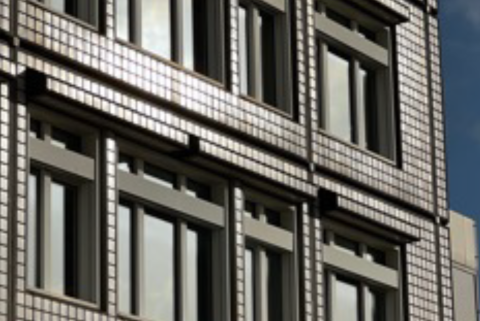

Een ander voorbeeld is de twee-laagse Optopping met Duplicor^® gevelelementen voor de herontwikkeling van ABN AMRO kantoor aan De Foppinga dreef te Amsterdam. Hiervoor gebruiken wij handgebakken keramische tegels van de Friese kleiwaren fabriek als gevel afwerking.

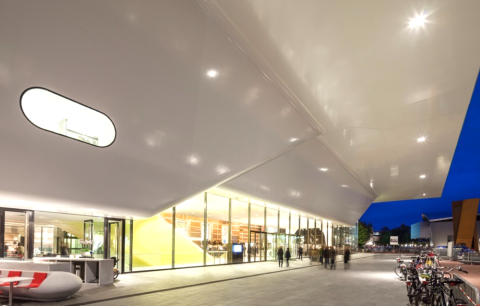

Voor weer andere projecten leveren wij juist gevelkader elementen met een zogenaamde hoogwaardige coating van PPG. Enkele voorbeelden van projecten met structuur coating afwerking:

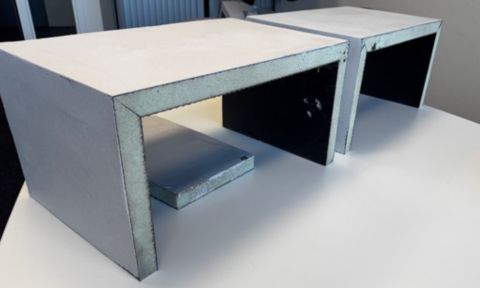

Voor een betonlook afwerking, gebruiken wij de speciale twee componenten pleisters welke speciaal gemaakt zijn als decoratieve en technische bekleding.

Product kenmerken zijn:
• Waterdicht - (MC2- N)
• Soepelheid - Het materiaal kan in beperkte mate meebewegen met buiging en uitzetting.
• Hechting - Op ondergronden; metaal, MDF, glas & Duplicor^® bio composiet, is uitstekend.
• Weerstand - Goede weerstand tegen afschuring, krassen, slijtage.
• Uitstraling - In oneindig aantal kleuren leverbaar.

Beton afwerking glad, wordt in onze spuitcabines opgebracht en in aantal bewerkingsslagen gladgeschuurd. Dit geeft aan de ene kant het mooie beton look oppervlak met een vleug, aan de andere kant is dit een bewerkelijkere afwerking. Door de extra bewerkingshandelingen, is de prijsstelling voor de ze afwerking iets hoger!

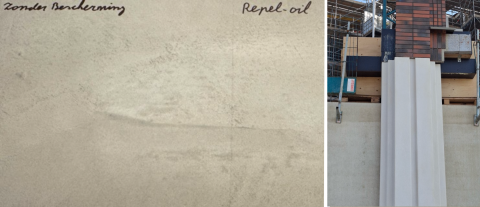

Exacte bestendigheid tegen weersinvloeden en zeeklimaat dienen nader uitgezocht te worden en bij leverancier nagevraagd. Hier hebben wij (nog) geen ervaring mee.

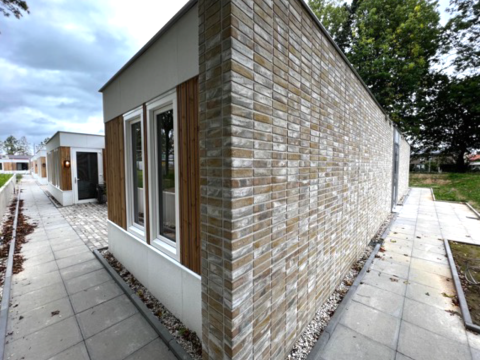

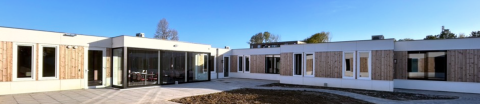

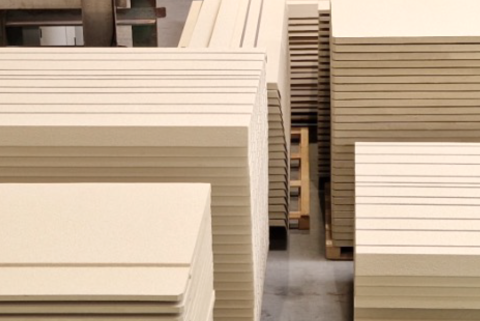

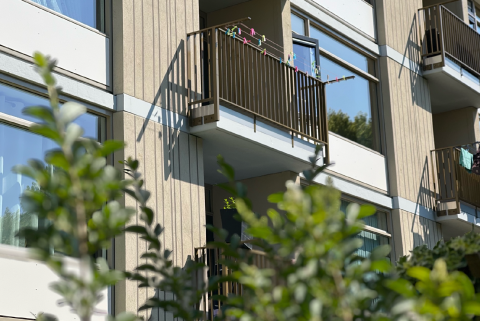

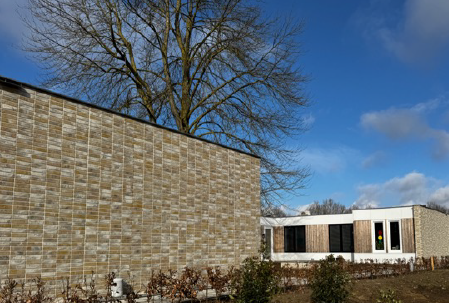

Afweking van duplicor elementen kan ook goed met toepassen van minerale strips en sierpleister producten van Elastolith. Vaak worden deze afwerkings materialen afgenomen bij leveranciers Sto en/of Strikolith.

1. Holland Composites neemt de productie engineering en productie van de Duplicor^® gevel-elementen voor haar rekening. Gegeven de standaardisatie-wens geven wij er de voorkeur aan, engineering op concept/proces/standaard niveau uit te voeren en niet per project.
2. Uitgangspunt voor maatvoering is een door opdrachtgever aangeleverd 3D bestand en gezamenlijke ontwikkeling.
3. Precieze geometrie en details zijn nodig om tot een exacte offerte te komen.
4. RC 5 voor Duplicor^® sandwich gevel elementen met voldoende stijfheid overspanning. Of hogere RC wanneer gewenst.
5. Achter constructie gereed voor plaatsing, door opdrachtgever verzorgd, valt buiten onze levering.
6. Het veranker detail zal gezamenlijk uit gewerkt dienen te worden. Uitgangspunt is eenvoud en snel.
7. Toetsingen met betrekking tot eisen en bouwbesluit dienen door derden te worden bezien en vallen buiten onze verantwoordelijkheid.
8. Exclusief beglazing en montage van kozijnen. Dit kunnen we uiteraard wel in onze productie meenemen.
9. Geen voorzieningen opgenomen, HWA, Bliksemafleiding elektraleidingen etc.
10. De montage is door de opdrachtgever te verzorgen.
11. Exclusief transport (levering af fabriek).

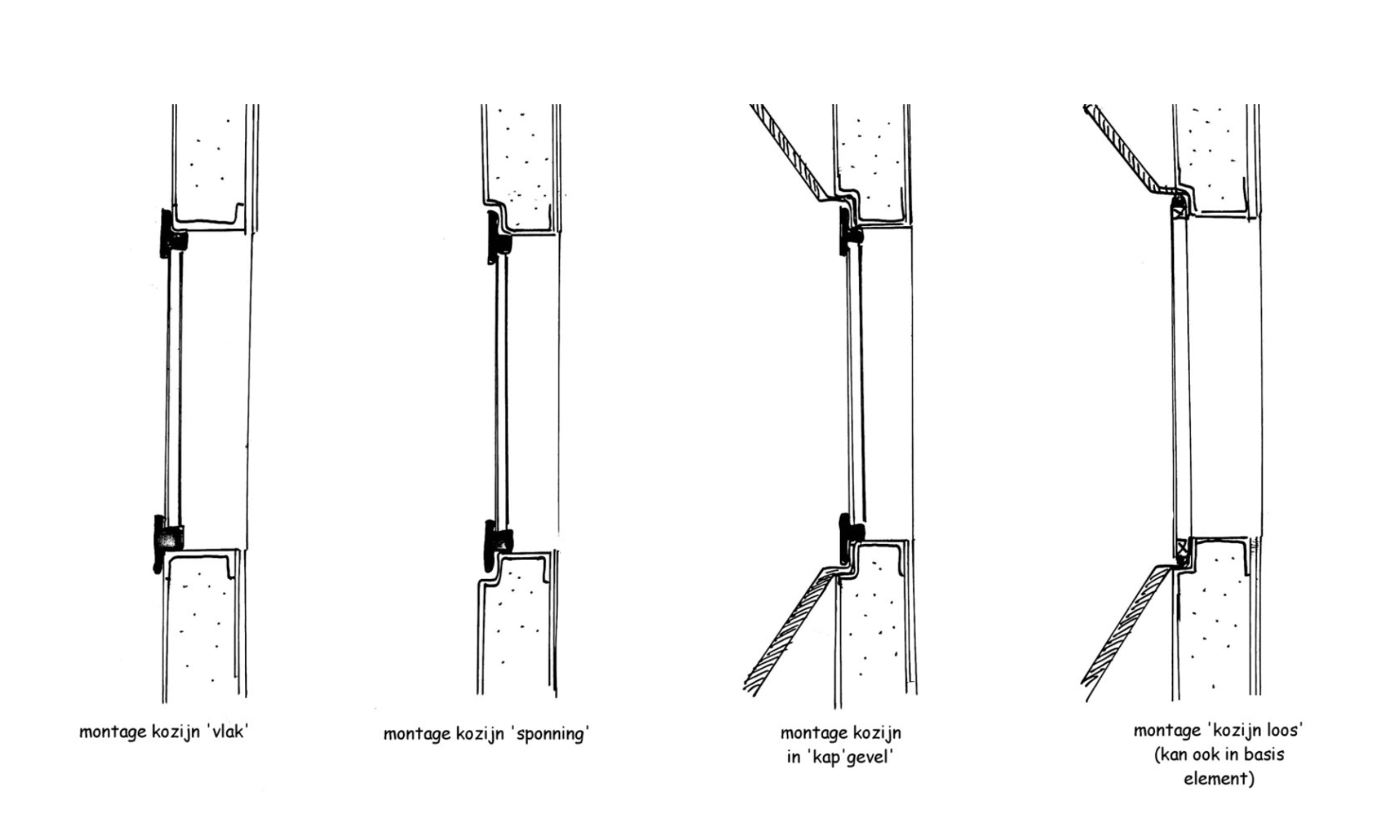

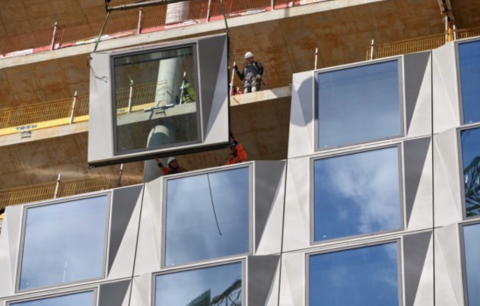

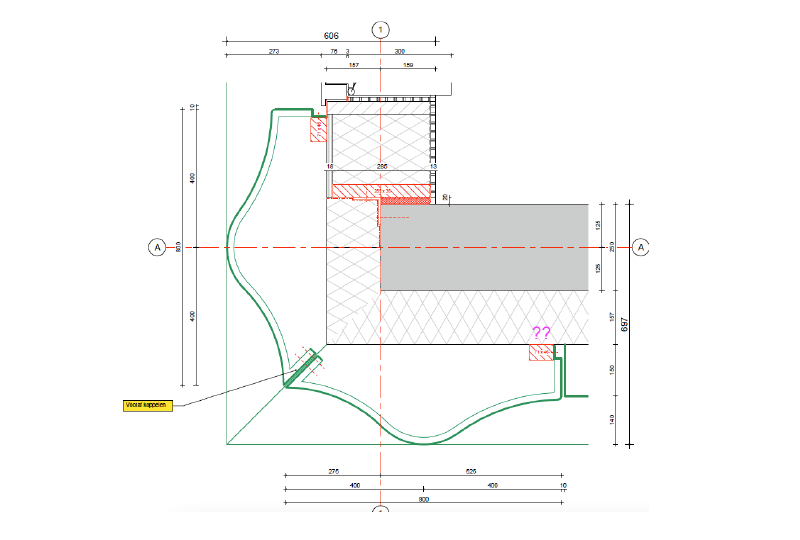

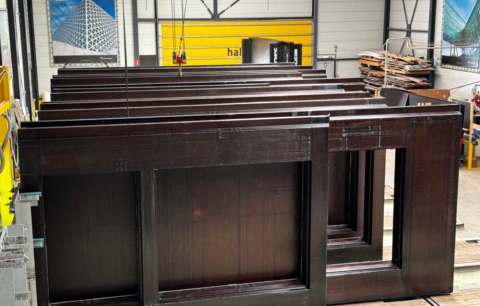

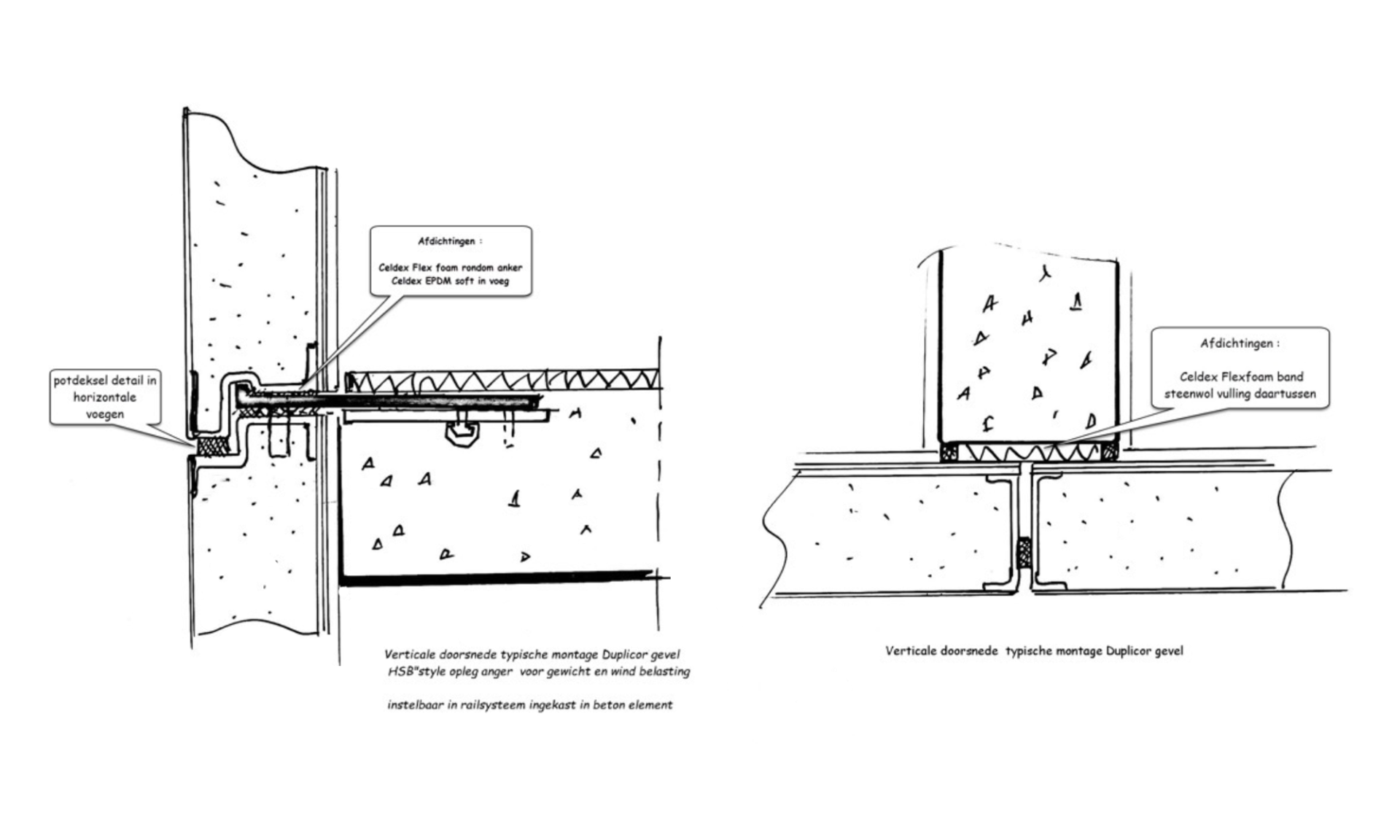

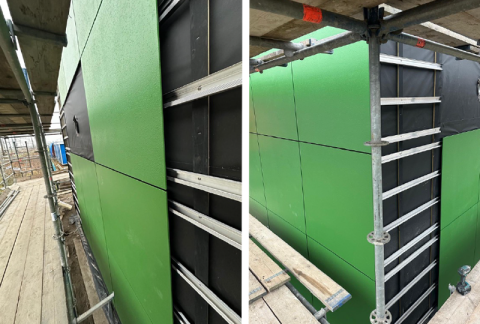

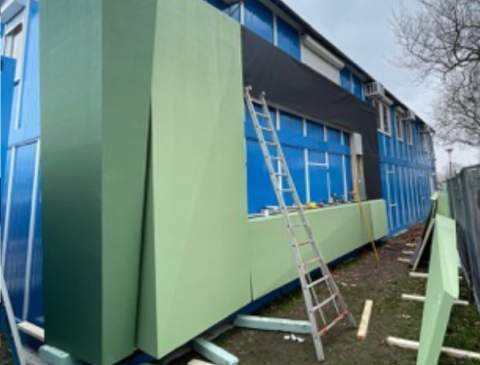

Zoals voor eerdere projecten opgezet, zouden ook de Duplicor^® kader elementen met vergelijkbare montage details, met een eenvoudig montageprincipe als uitgangspunt uitgevoerd worden. Schroeven in flens randen van Duplicor^® elementen en eventueel een compriband cellenband dichting tussen de flens en achter constructie.

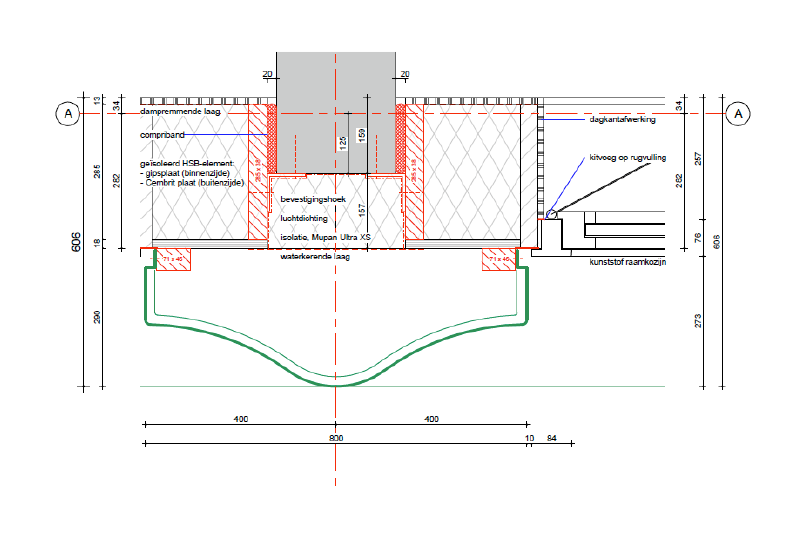

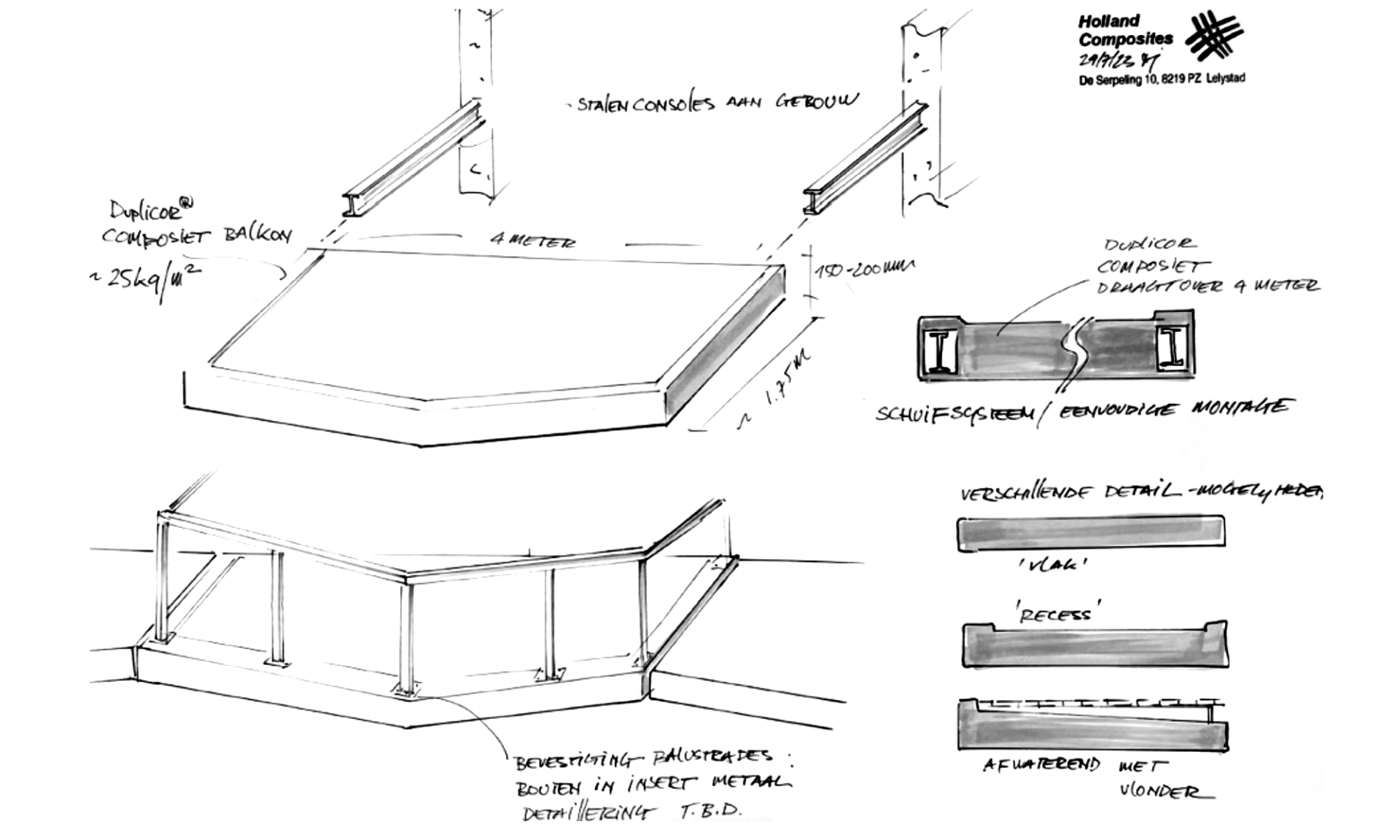

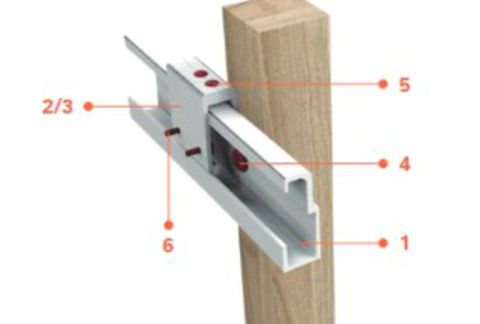

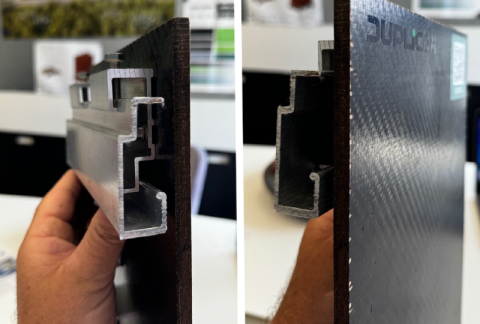

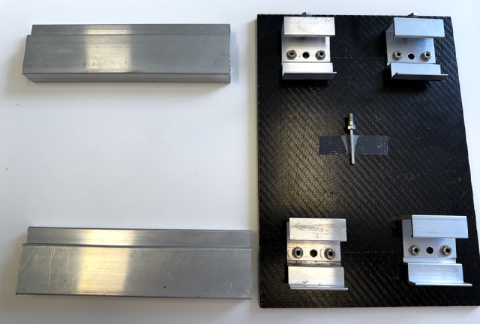

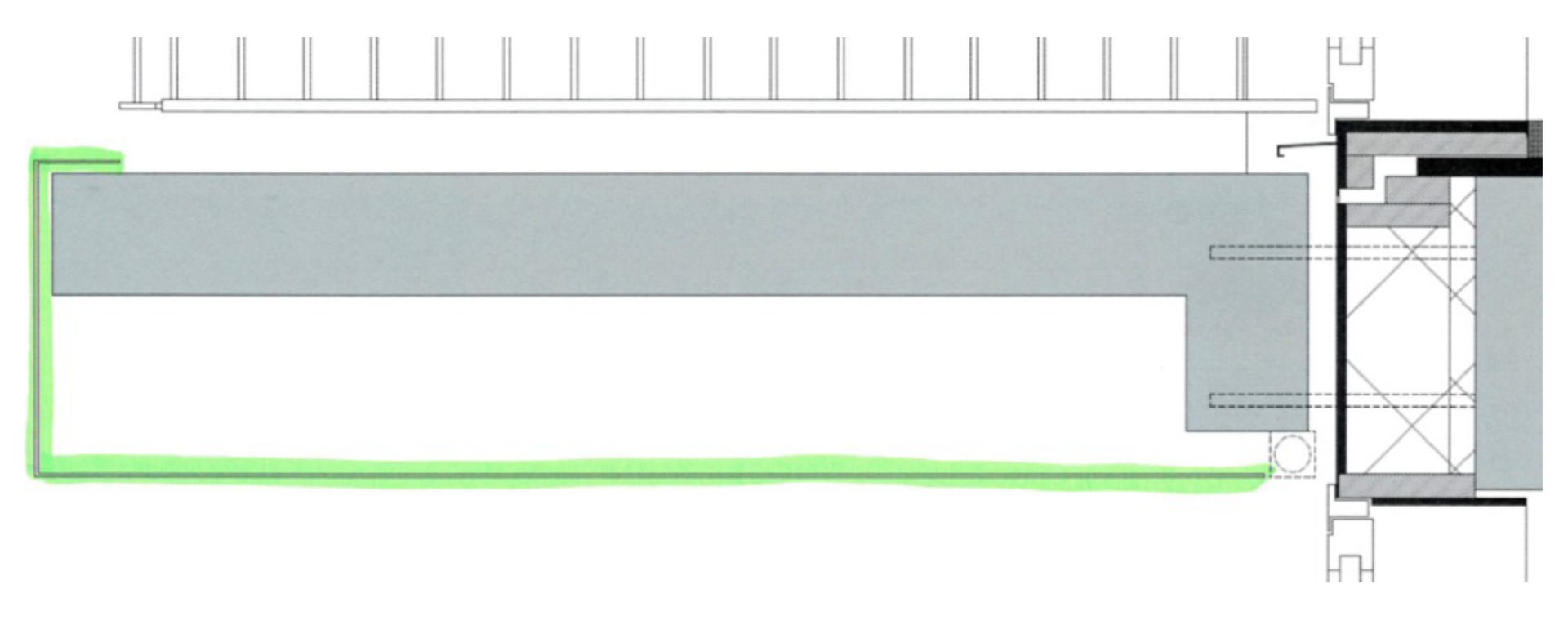

Ten aanzien van blinde bevestiging hebben we een systeem, enkele illustraties hieronder:

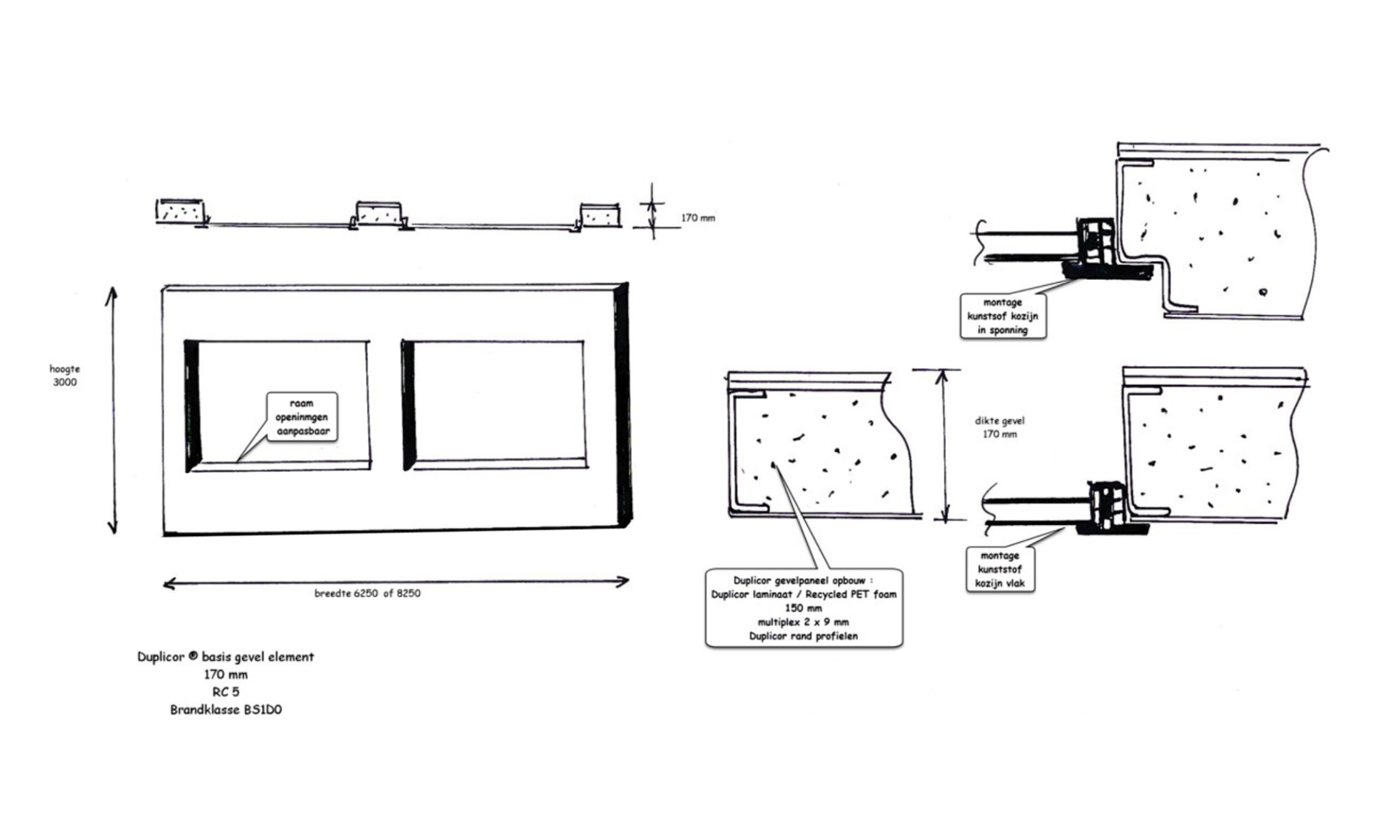

Prijsrichting opbouw van gestandaardiseerde Duplicor^® sandwich gevelelementen met indicatieve maatvoering, bruto gevel opp gerekend, als volgt:

Bruto geveloppervlak gerekend.
RC 5, 170mm dik element.
Geschikt voor directe afwerking op buitenzijde.
Houten plaat afwerking aan binnenzijde.
Deze prijs gaat uit van zij- en bovenregels van composiet/ phonothem.
Sandwich gevuld met gerecyled PET. Vanwege hogere stabiliteit, hogere waterdichtheid.

Opties qua afwerking direct op Duplicor^® gevel element meegenomen:
Structuur coating PPG, ca € 59,- (p/m²)
Sierpleister afwerking Sto, ca € 55,- p/m² (Let op! niet op horizontale delen toe te passen)
Minerale-strip afwerking, ca € 79,- p/m²
Mortex beton afwerking, ca € 60,- p/m²
Keramische gevel strips, projectprijs
Houten latten / panelen, projectprijs
Aluminium composiet, projectprijs
3M facade film, projectprijs

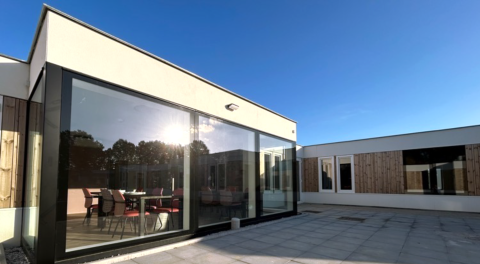

Kunststof of houten kozijnen, te monteren shop-in-shop bij Holland Composites, inkoop door opdrachtgever. Prijsvorming organiseren binnen ketensamenwerking.
Kozijnloos glas (HC), rechtstreeks monteren. Kosten ca € 175,- p/m². Glas oppervlak.

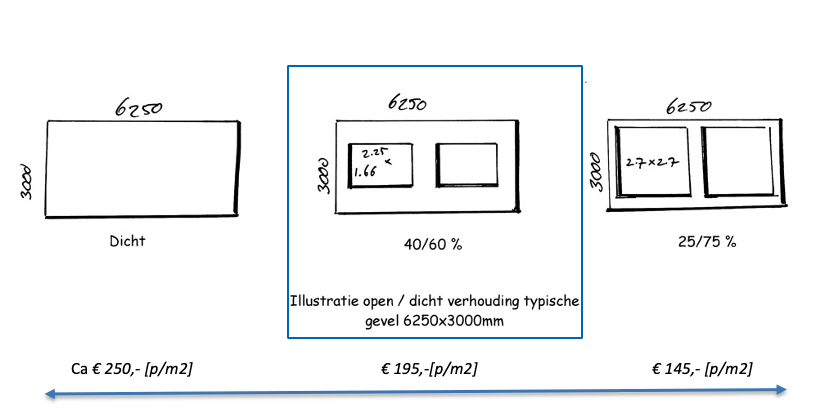

Optiekosten bij 'open – dicht' verhouding (40%/60%), ca € 68,- p/m² gevel opp.

Montage middelen (compriband, schroeven, ankers), € 40,- p/m² gevel opp.
Montage uren, € 55,- p/m² geveloppervlak.

Eenreferentie-Duplicor^® gevelelement uitgaande van alle vetgdrukte opties komt dan op: ca € 417,- p/m².

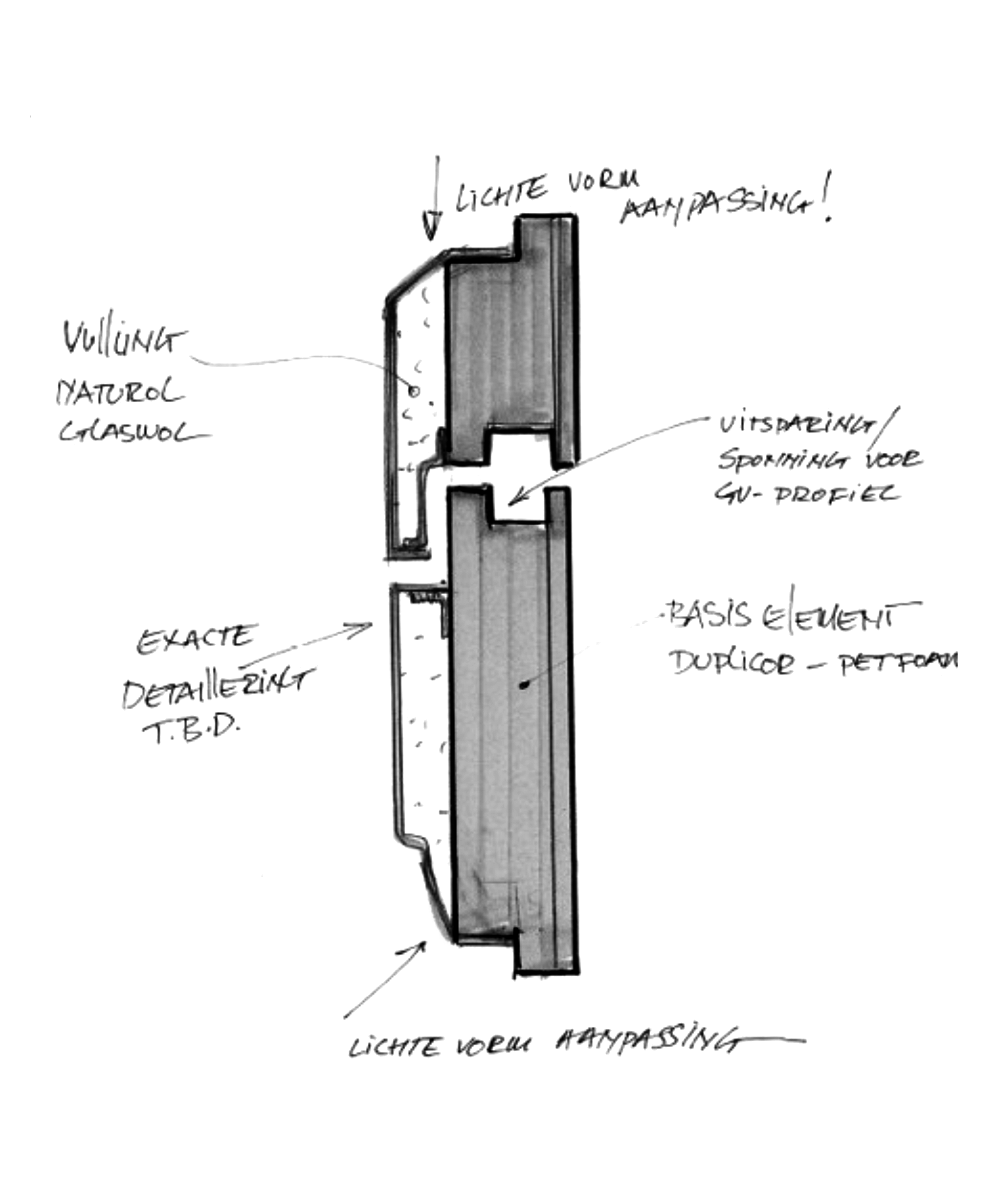

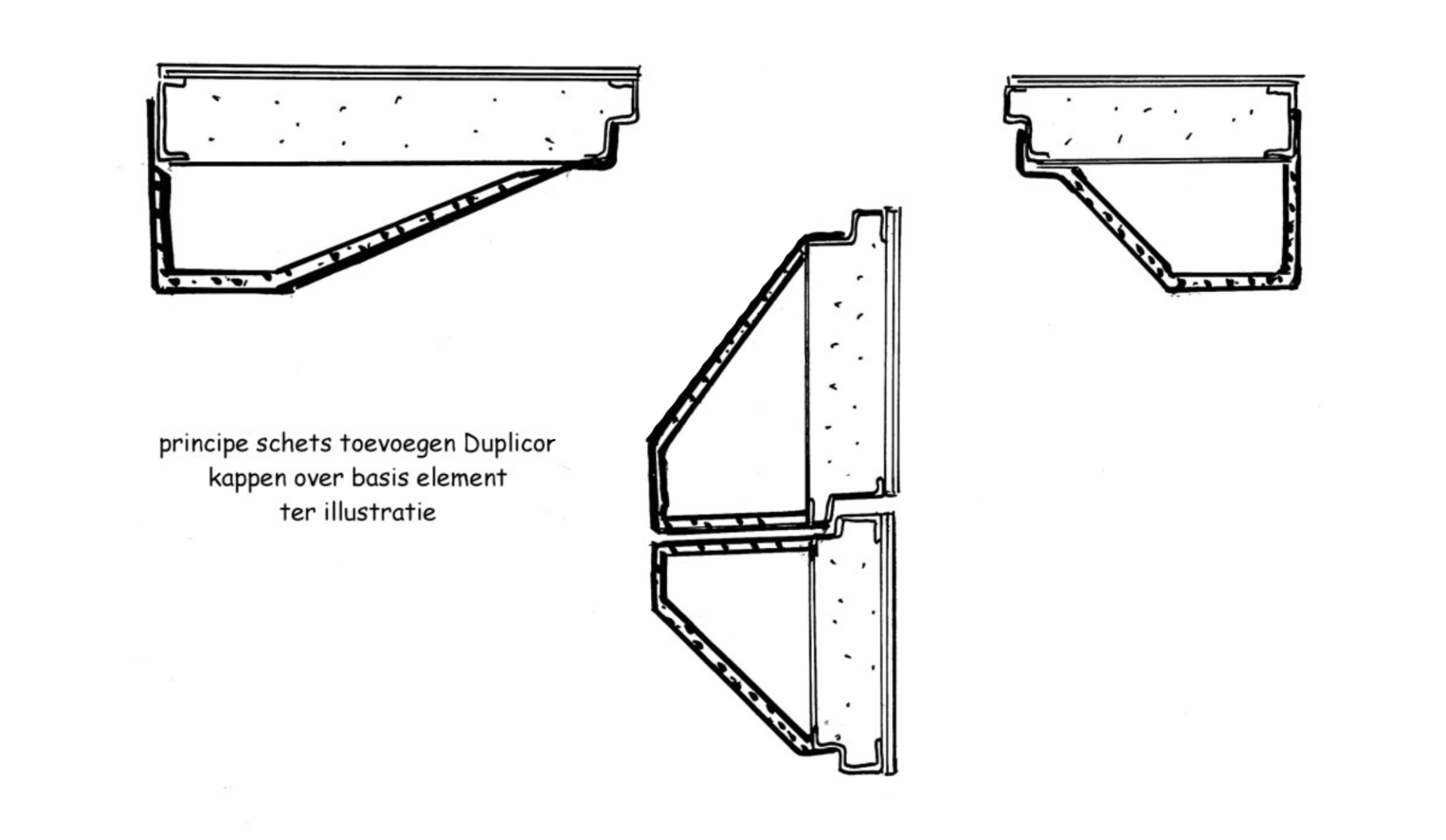

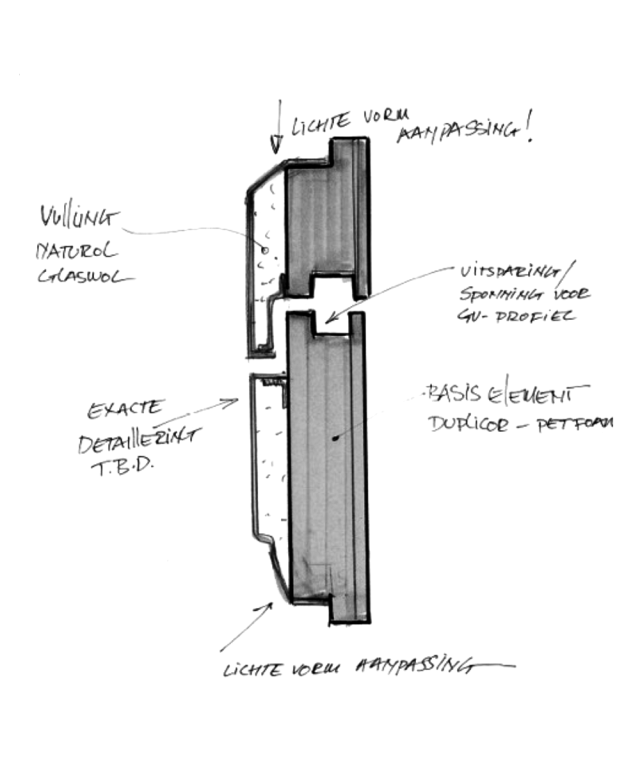

Beeldtaal van de gevel kan ook ingevuld worden met een z.g.n. gevormde KapVorm deel. De aansluiting op ons basiselement is ten alle tijden gestandadiseerd. Kosten verdeling voor deze optie:
Montage middelen voor kapVorm deel (schroeven, lijm etc.), € 14,- p/element
Montage uren voor KapVorm deel, € 15,- p/m² in fabriek.
Kap/vormdeel, productkosten. v.a., € 185,- p/m² afgw. opp.
Afwerking op KapVorm deel

a. Structuur coating PPG ca € 59,- p/m² afgw. opp.
b. Mortex beton afwerking ca € 60,- p/m² afgw. opp.
c. Minerale-strip afwerking ca € 79,- p/m²
d. 3M facade film, projectprijs.

Gegeven de standaardisatie-wens gaan wij ervan uit is dat de engineering op concept/proces/standaard niveau plaatsvindt en niet per project.

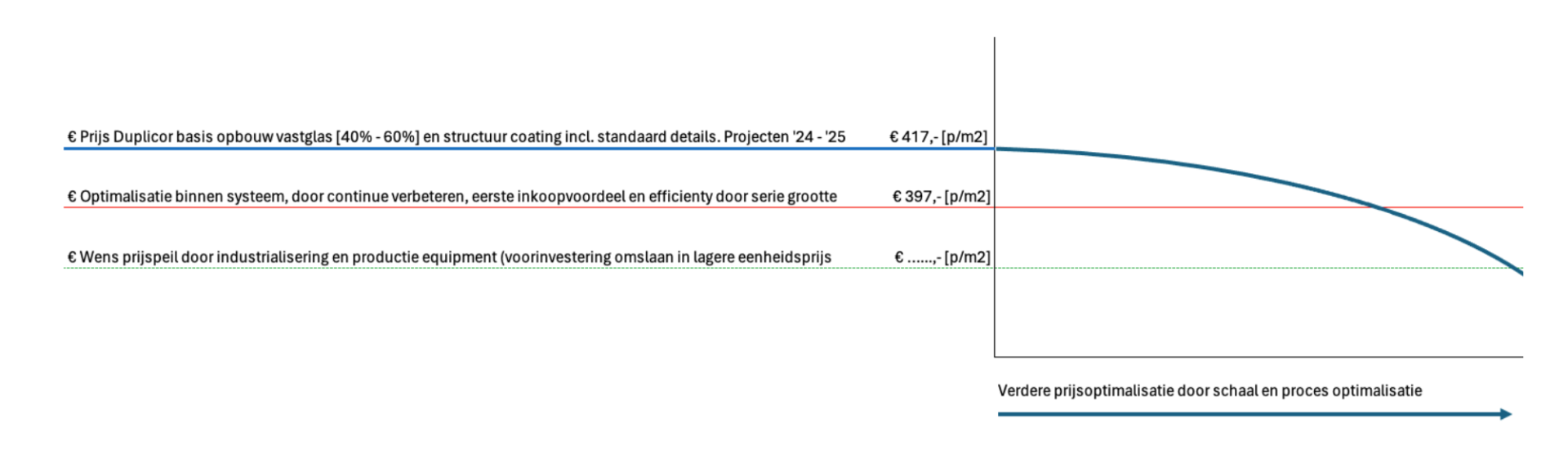

Prijsstelling van element gevel delen en voorzet kapdelen naar de toekomst te managen middels een prijscurve in twee vervolgstappen naar “eind prijs”

Stap 1
verdere optimalisatie in pre-engineering project VORM 2050, optimalisatie op concept/proces-niveau – lessons learned uit eerste projecten.

Stap 2
Productie-optimalisatie vanuit business-case grote aantallen in standaard.

Voorwaarden
Prijzen:
Prijzen zijn in Euro’s, Exclusief BTW
Prijspeil:
April 2025
Levering:
Af fabriek
Levervoorwaarden:
Orgalime SC06
Bijlagen:
Duplicor^® product brochure
LCA studie Duplicor element gevel
MPG data blad voor opname Duplicor^® in Nationale Milieu Database
