Deze webpagina biedt een overzicht van alle technische specificaties van Duplicor^® beganegrondvloeren. Hier vindt u informatie over de materiaaleigenschappen, het gebruik en de montage van deze vloeren. De inhoud is bedoeld voor bouwers, aannemers, architecten en monteurs die gedetailleerde en praktische gegevens nodig hebben voor hun projecten.

De Duplicor^® beganegrondvloer is een bio-composietvloer. Het betreft een unieke combinatie van constructieve sterkte, hoge thermische isolatie en duurzaam gebruik van herwinbare en gerecyclede materialen.

De vloer is lichtgewicht en vochtbestendig. De Duplicor^® vloerelementen zijn ontwikkeld voor moderne bouwmethodieken waarbij montagegemak en het besparen van arbeidsuren in het verdere bouwproces essentieel zijn.

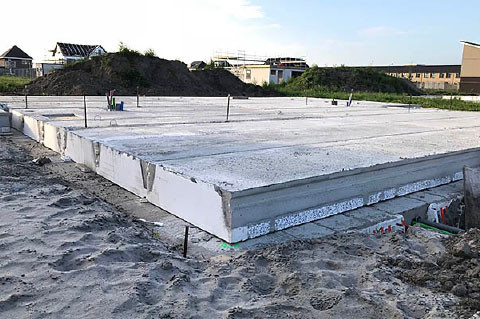

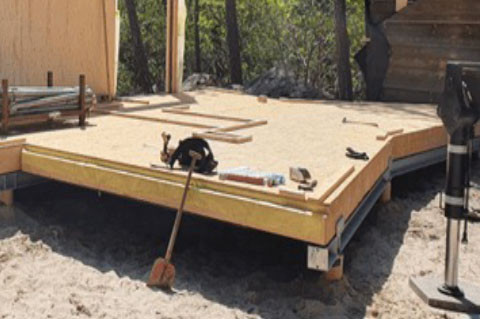

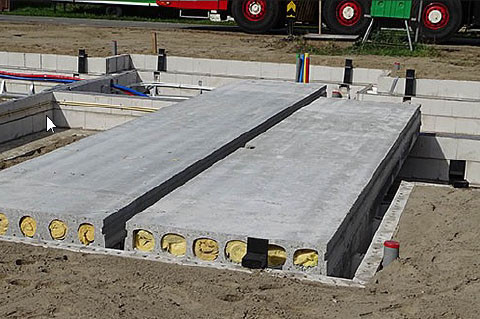

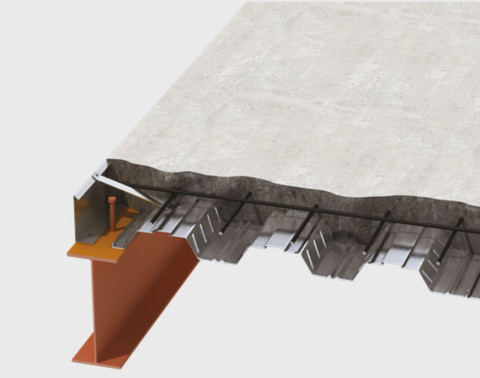

Bij de keuze van een beganegrondvloer zijn er verschillende opties. Traditionele systemen, zoals betonnen ribcassettevloeren, kanaalplaatvloeren en in het werk gestorte betonvloeren, hebben elk hun eigen eigenschappen en toepassingen.

De Duplicor^® beganegrondvloer biedt een innovatief alternatief. Dankzij de slimme combinatie van materialen is deze vloer lichter, duurzamer en efficiënter te installeren dan traditionele betonnen vloeren. Dit resulteert in een snellere bouwtijd, lagere milieubelasting en verbeterde isolatieprestaties.

Bekijk hieronder de verschillende vloertypes en ontdek de voordelen van Duplicor^®.

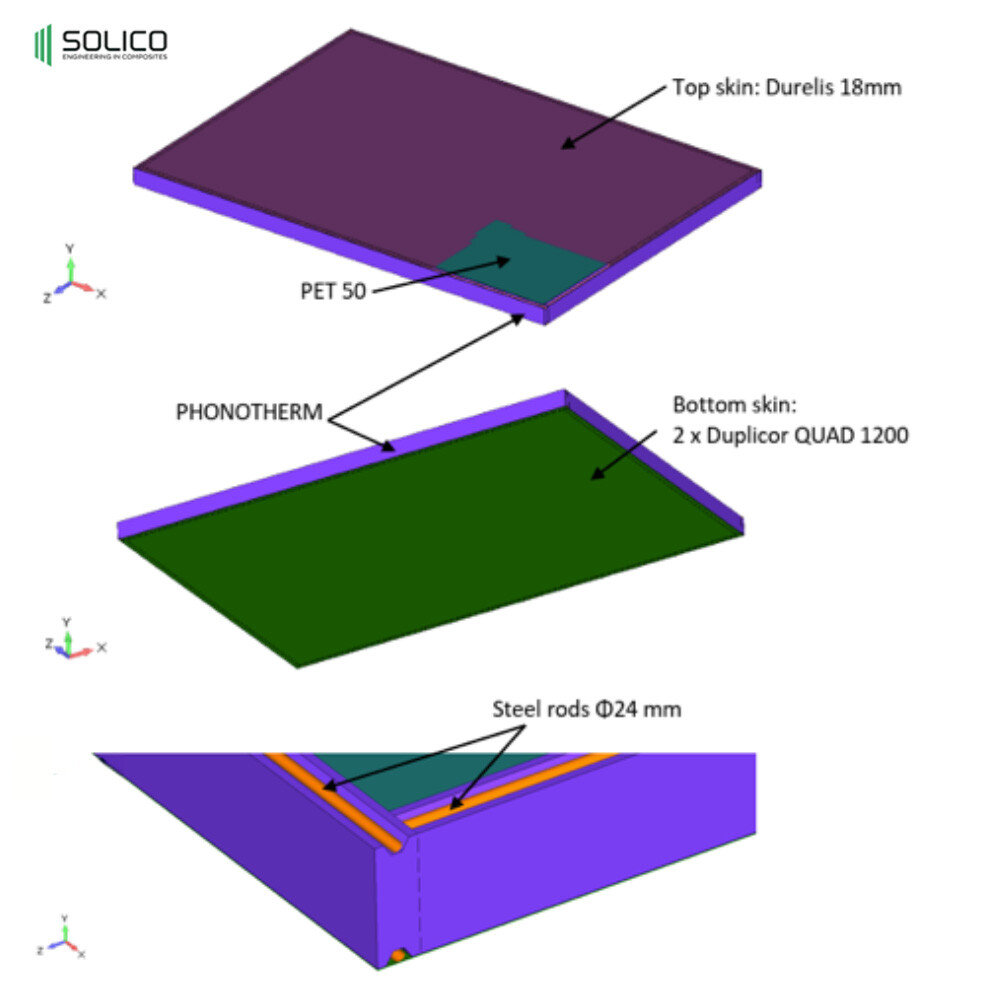

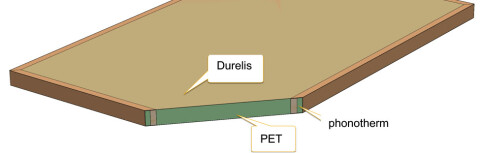

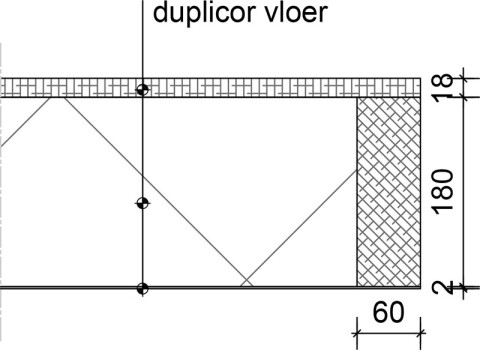

De Duplicor^® composietvloer is een sandwichconstructie van Duplicor^® laminaten met daartussen sterk PET-schuim. Dit PET-schuim is een 100% gerecycled product gemaakt van gerecyclede PET-flessen. De Duplicor^® laminaten zijn samengesteld uit glasvezels en 100% bio-based Duplicor^® hars. In de vloeren kunnen diverse versterkingen worden aangebracht om de elementen te monteren en om wanden en gevels te bevestigen. Hiervoor worden inlages van hout of hoge densiteit PET-schuim gebruikt.

Klik op de afbeeldingen om deze te vergroten

Bij gebruik van vloerverwarming zouden wij voorstellen deze in bijvoorbeeld een Estrich-achtige droge dekvloer op te nemen, welke direct op onze Duplicor^® beganegrondvloer gelegd kan worden. Bijkomend voordeel van de uitstekende thermische isolatiewaarde van onze Duplicor^® beganegrondvloer t.o.v. betonnen vloer is dat de vloerverwarming meer effect heeft en zijn warmte direct aan de ruimte af zal geven en niet eerst de betonnen massa van de vloer zal gaan opwarmen voordat je er wat in de woning van merkt.
Wij bieden in onze prijsstelling niet de levering en/of montage van droge Estrich-achtige dekvloer aan. Deze materialen kunt u het beste zelf inkopen en plaatsen tijdens de opbouw van de woningen.

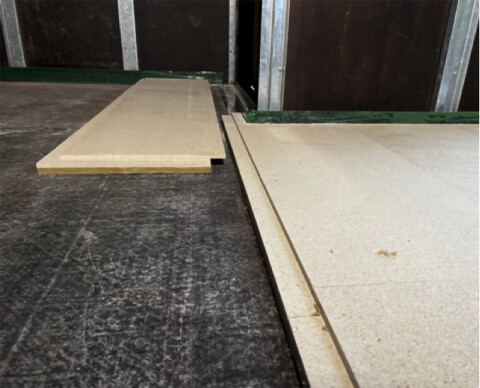

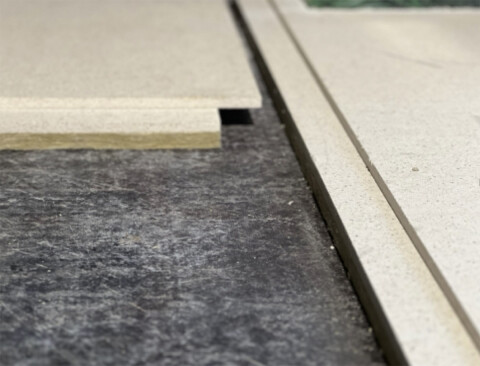

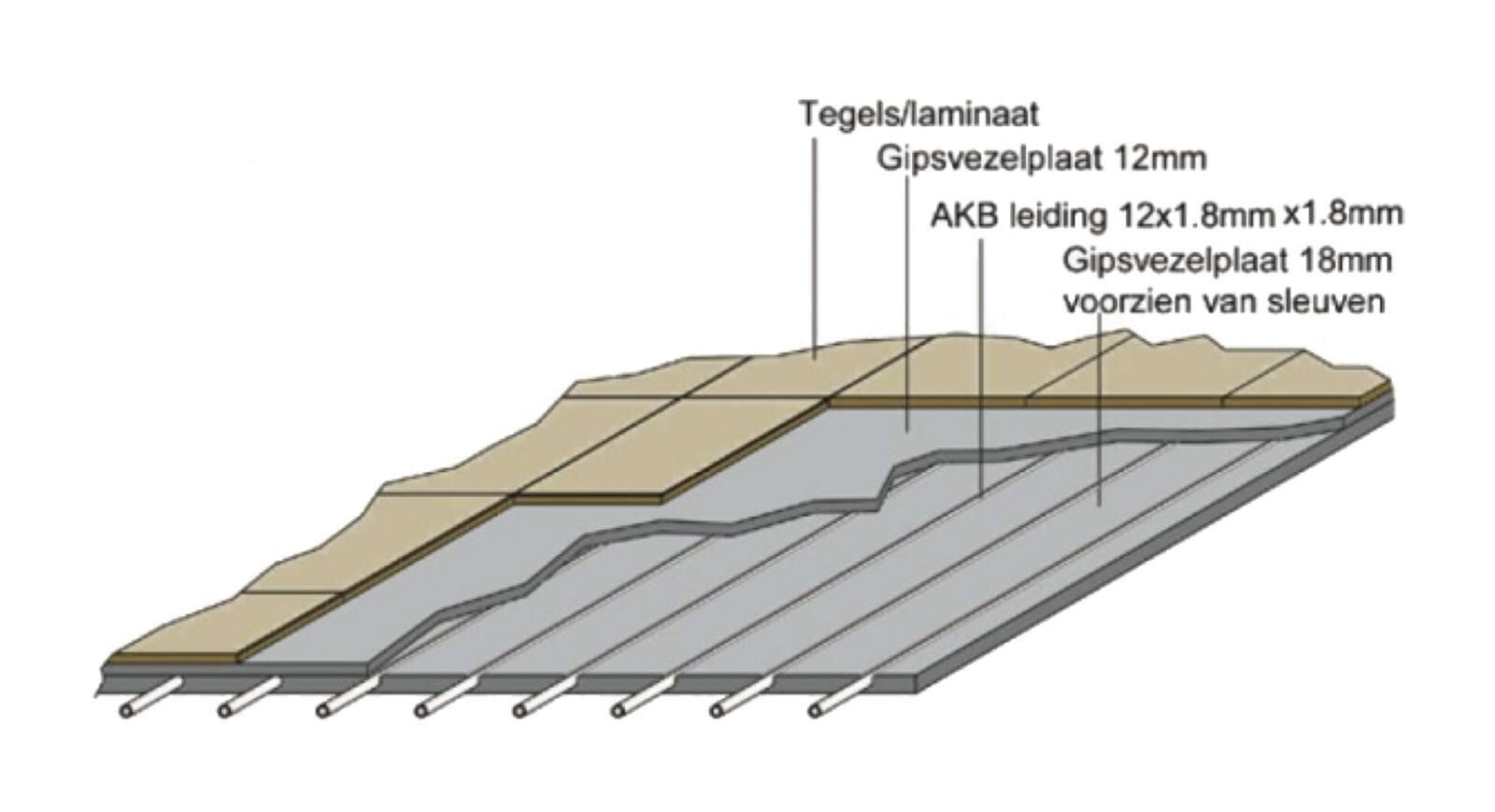

Voorbeeld van toepassen droge dekvloer met Estrich boven op onze Duplicor^® beganegrondvloeren:

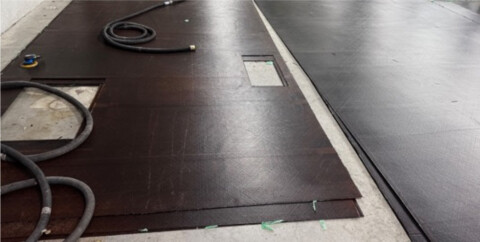

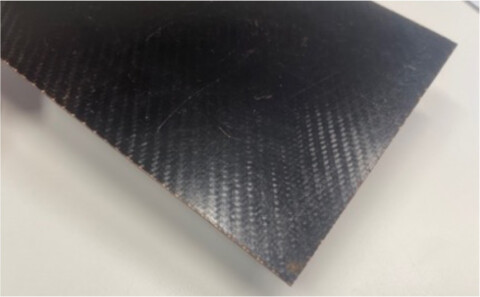

Het Duplicor^® laminaat bestaat uit glasvezellegsels en een 100% bio-based harsmateriaal. De laminaten hebben een temperatuur bestendigheid van meer dan 140 °C en een brandklasse B S1 D0 volgens NEN-EN 13501 SBI.

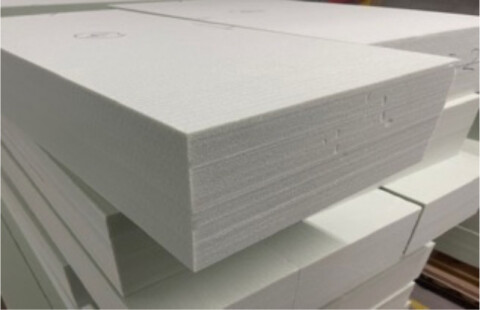

De kern van de Duplicor^® composiet vloer is een PET-schuim, geproduceerd uit 100% gerecycled PET-afval. PET-schuim is een gesloten cellig, dampdicht foam met een hoge isolatiewaarde ( λ= 0,027 ) en hoge mechanische eigenschappen. De densiteit varieert van 50 kg/m³ tot 200 kg/m³, en afhankelijk van het specifieke ontwerp van de vloer drukvastheid.

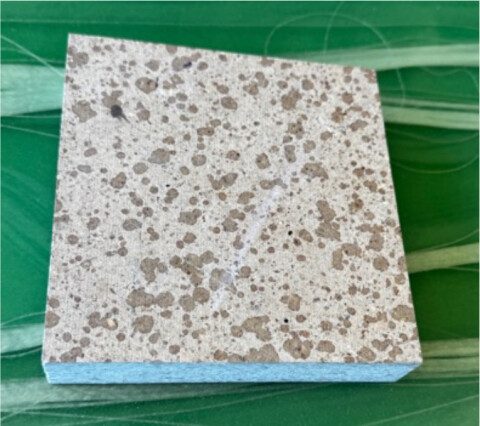

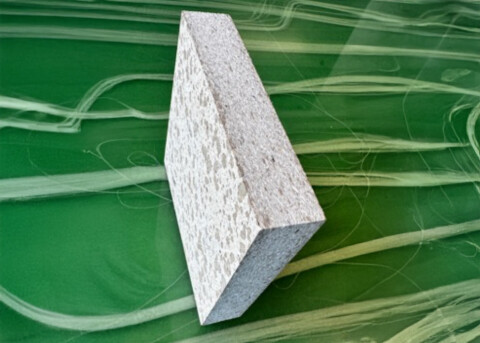

Als inlages voor bevestigingspunten en drukzones van wanden en gevels, wordt er een drukvaste 100% gerecyclede Phonotherm high density plaat gebruikt.

Duplicor^® vloeren zijn sterk en stijf in alle richtingen, dit wil zeggen dat ze anders dan bijvoorbeeld kanaalplaatvloeren of ribcassettevloeren en krachten afdragen aan alle vier de zijden. Dit biedt mogelijkheden voor een eenvoudige en lichtgewicht fundatie.

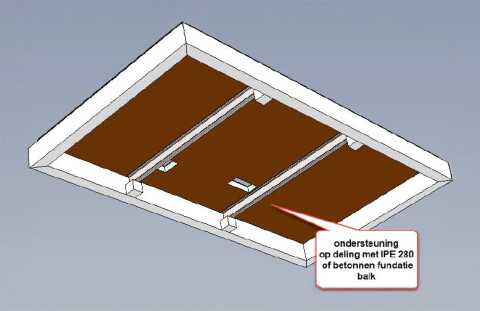

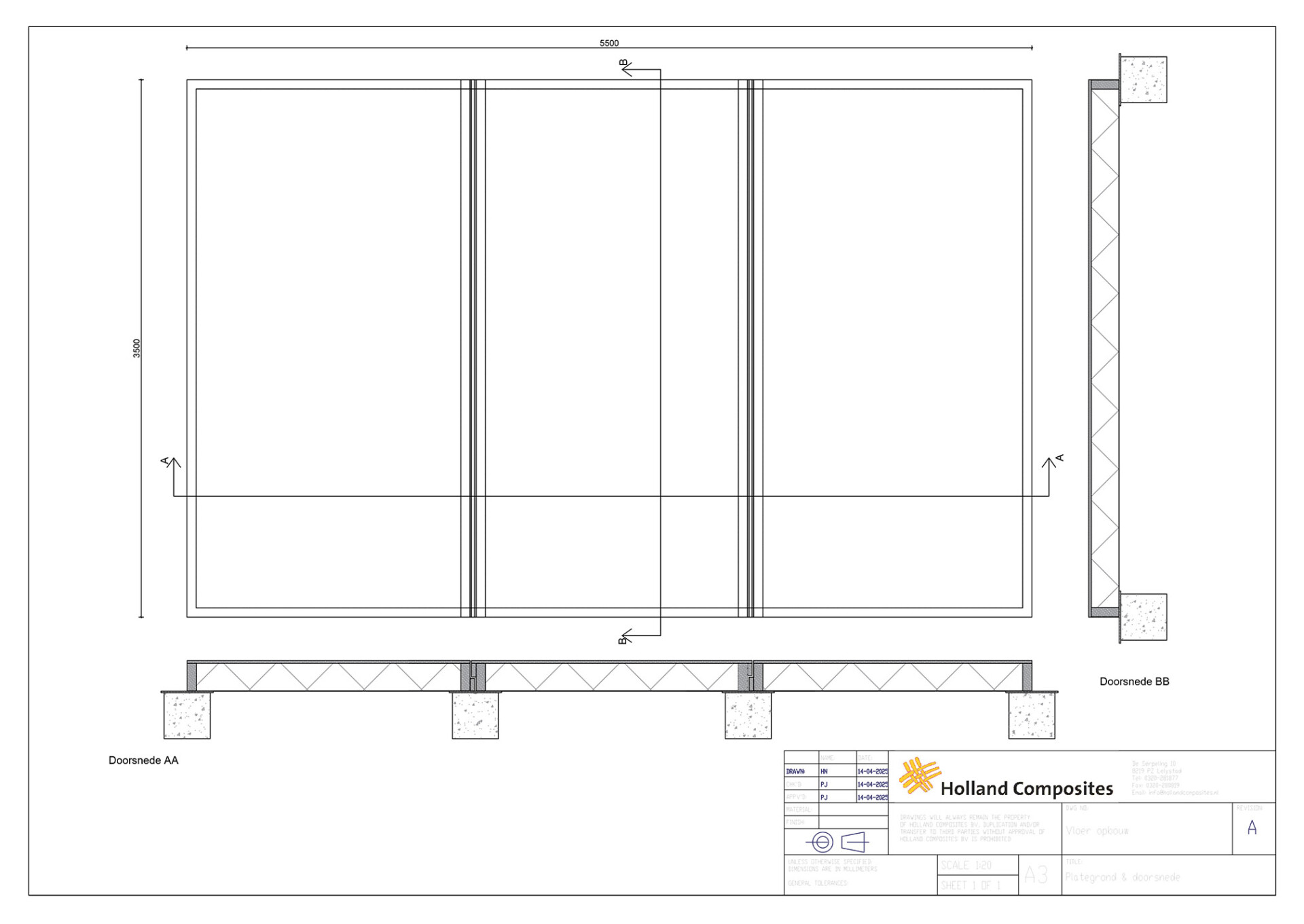

Een vloer die in meerdere richtingen draagt, kan makkelijker op fundatiepalen gelegd worden, zonder dat er een lijnfundatie gemaakt hoeft te worden. Het aantal draagpunten en de afstand tussen de draagpunten bepalen de constructie van de Duplicor^® vloer. Hoe kleiner de afstanden tussen de draagpunten, hoe lichter en economischer de Duplicor^® vloer is. Per project streven wij naar een optimaal ontwerp.

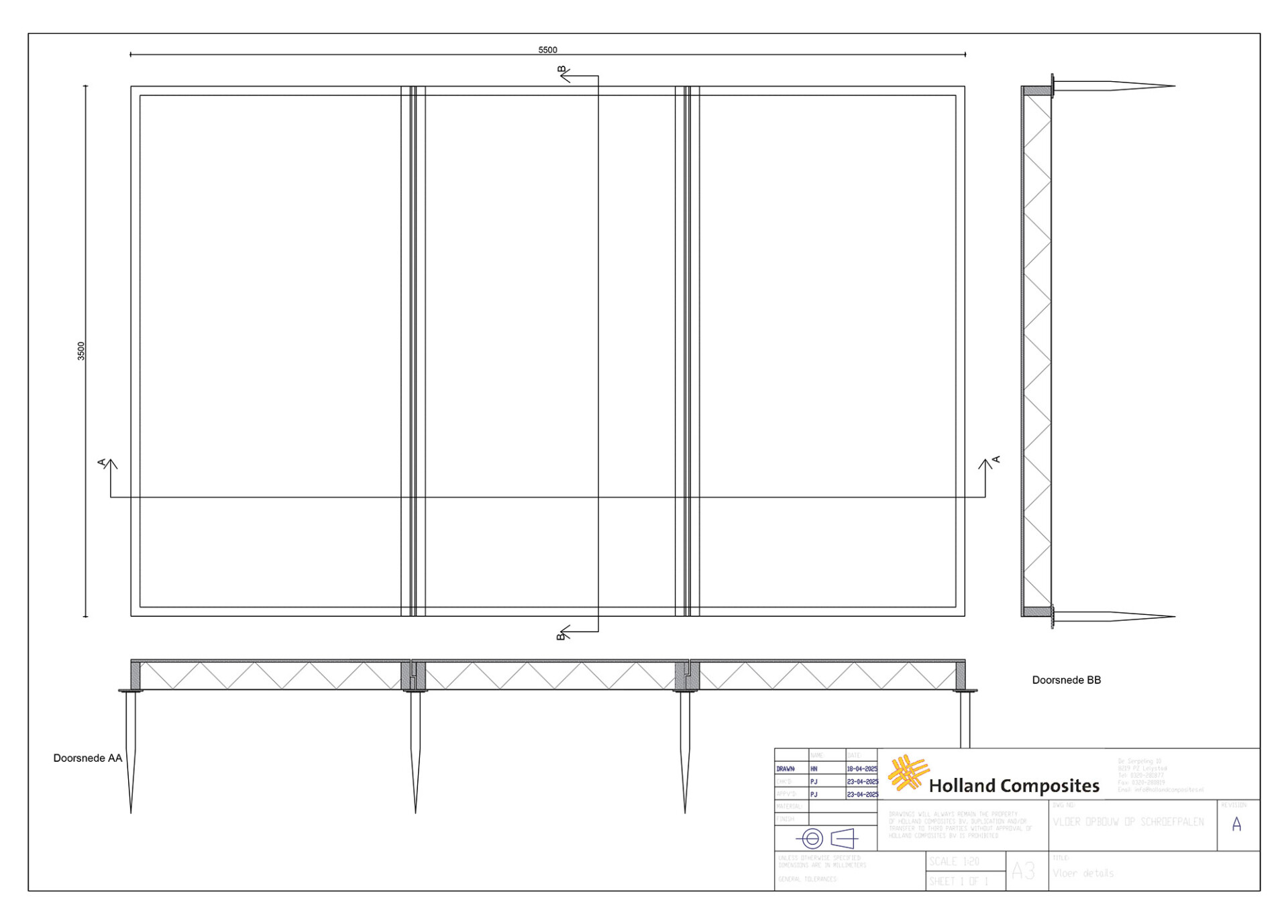

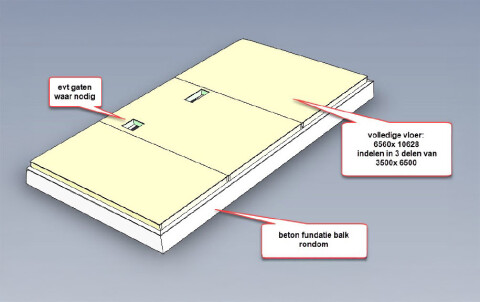

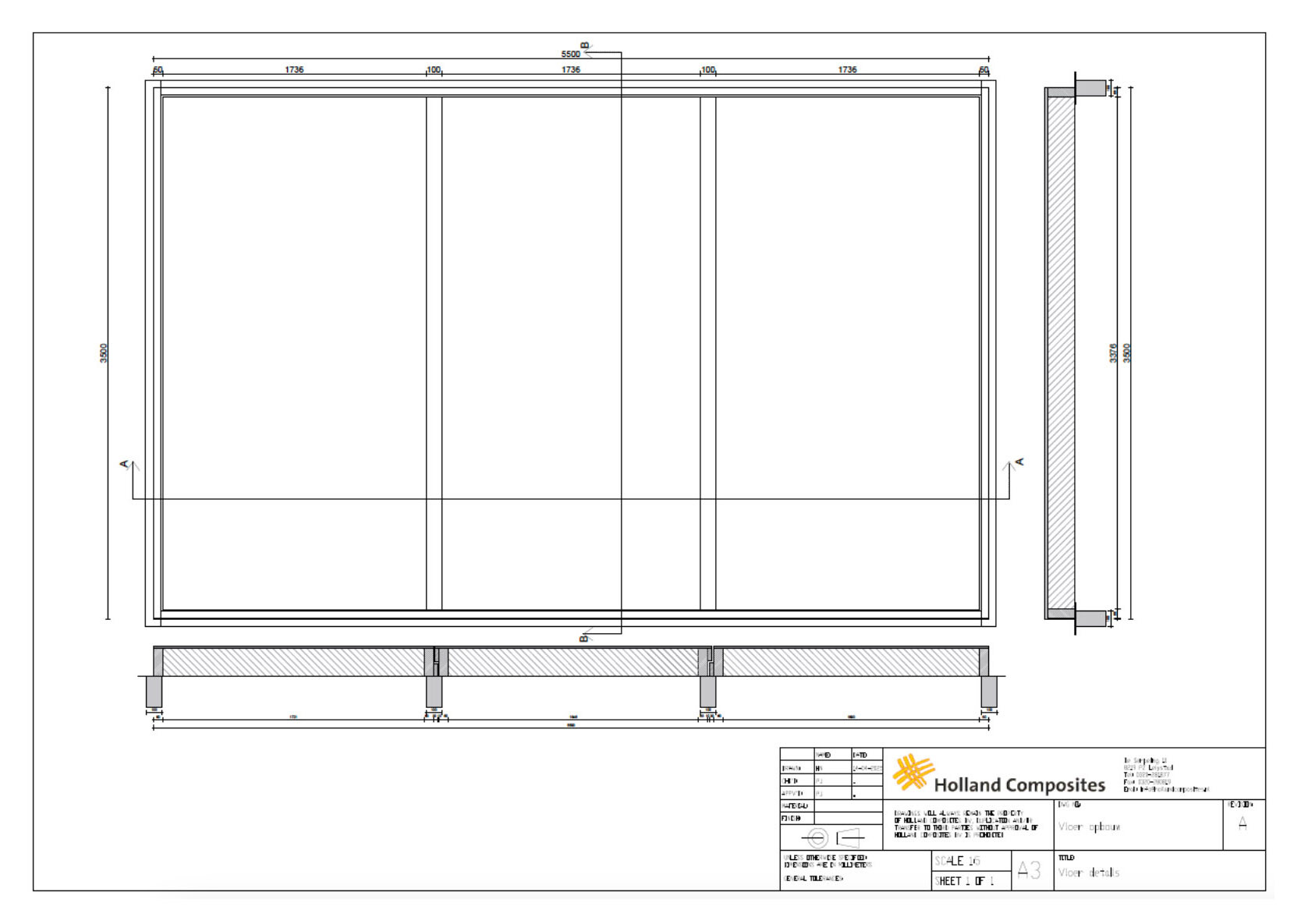

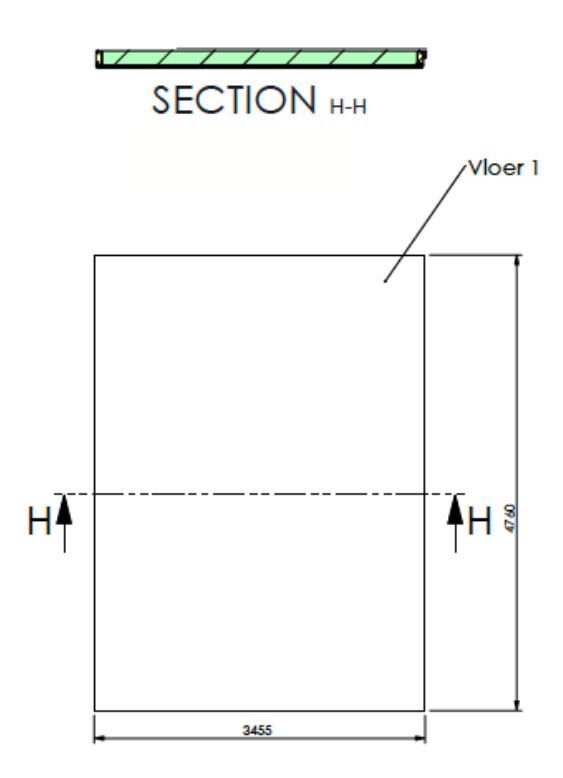

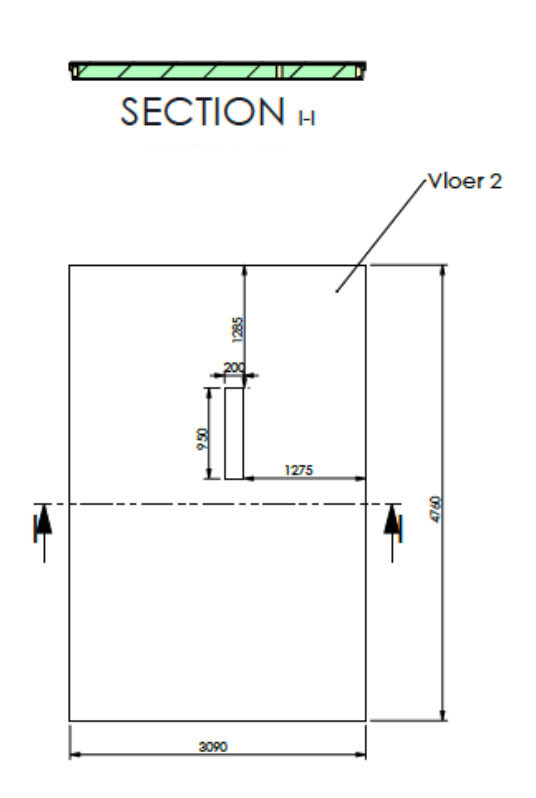

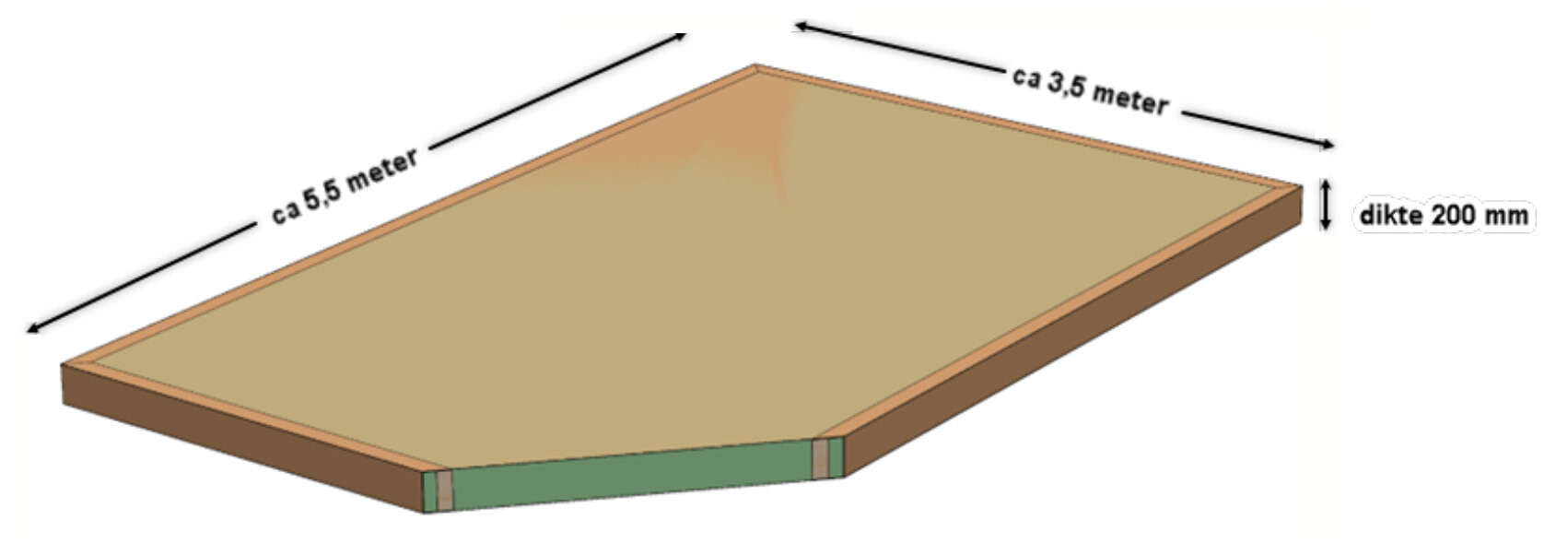

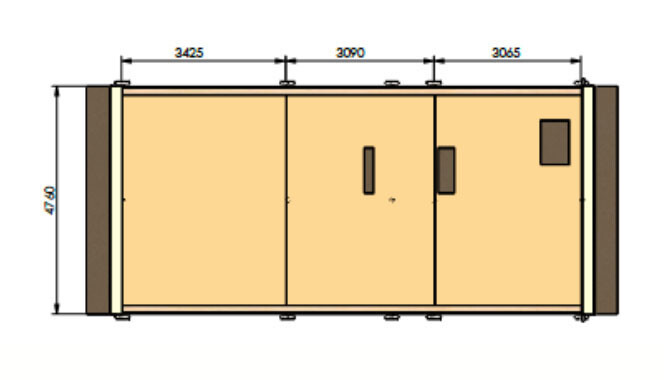

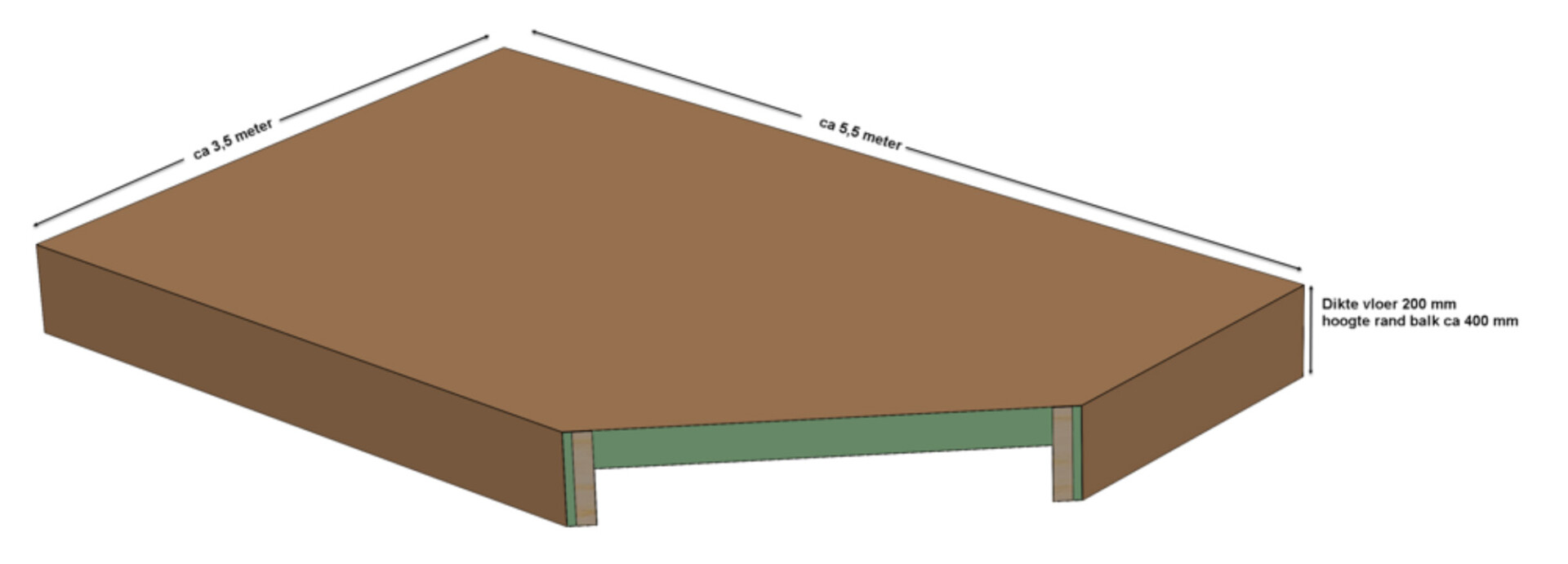

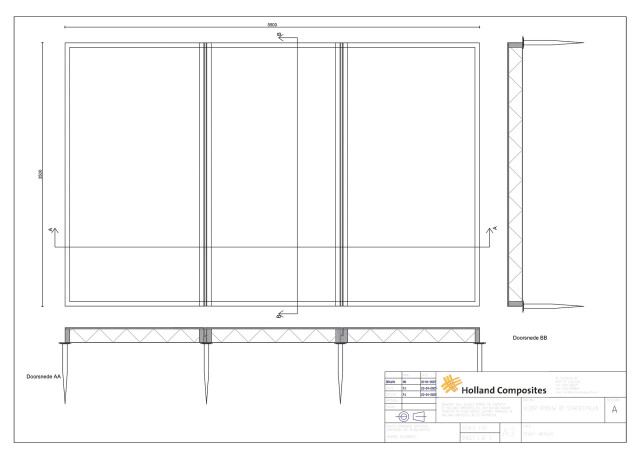

Als voorbeeld beschouwen we twee typen vloeren voor een typische beganegrondvloer voor een grondgebonden woning met een totaal vloeroppervlak van 5.500 x 1.000 mm, opgebouwd uit drie vloerdelen van ca. 5.500 x 3.300 mm.

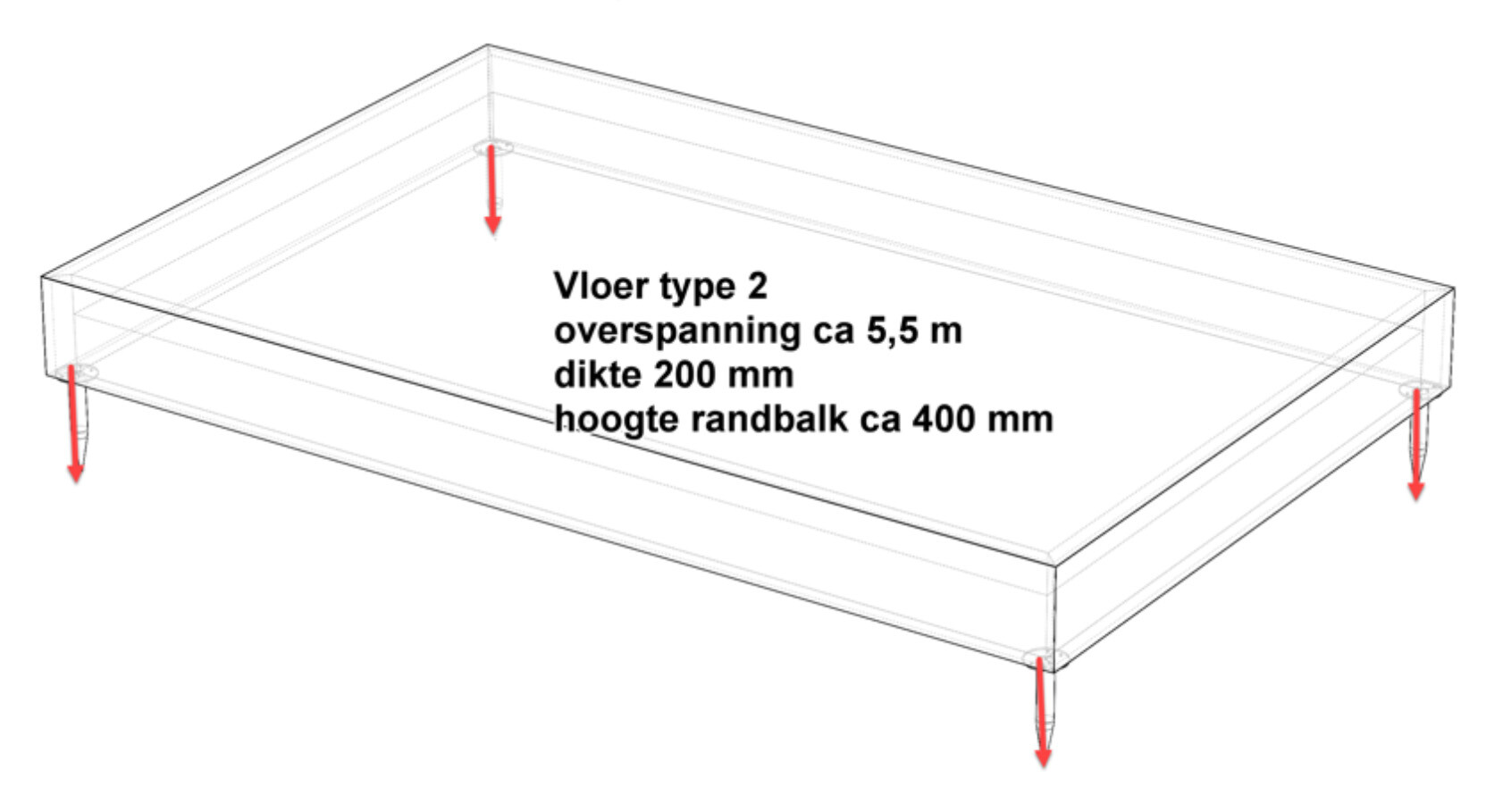

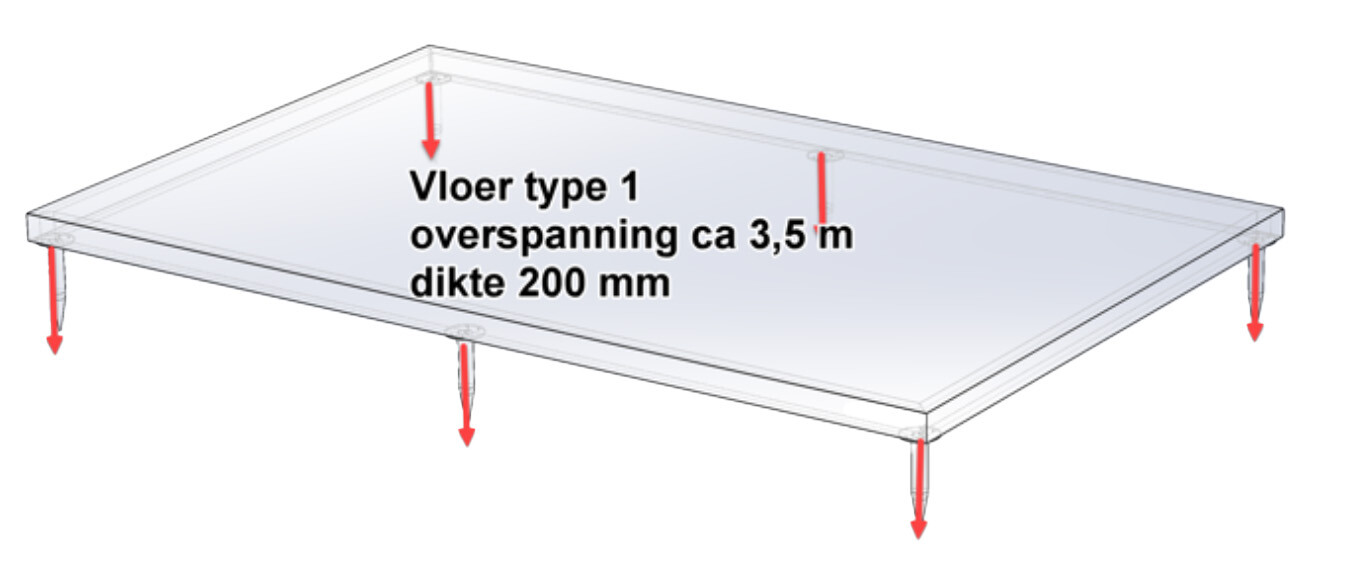

Deze vloerdelen kunnen ondersteund worden op 4 of 6 punten per vloerdeel: In geval van 4 punten is de grootste overspanning 5.500 millimeter, in geval van 6 punten is de grootste overspanning 3.300 millimeter.

Stijfheid is de dominante eis voor een Duplicor^® composiet vloer. Bij voldoende stijfheid volgens NEN 1990-1 is automatisch, door het taaie karakter van het materiaal, de sterkte zeer ruim. Een overspanning van 5.500 millimeter vergt een bijna 3x stijvere constructie dan een 3.300 millimeter overspanning. Daarnaast speelt de lijnbelasting van de woningscheidende wand, tussen wanden en gevels, een belangrijke rol in het dimensioneren van de vloer. Een stijve CLT-woningscheidende wand geeft minder belasting op de randen van de composietvloer dan een flexibele HSB-wand.

Klik op de afbeeldingen om deze te vergroten

Klik op de afbeeldingen om deze te vergroten

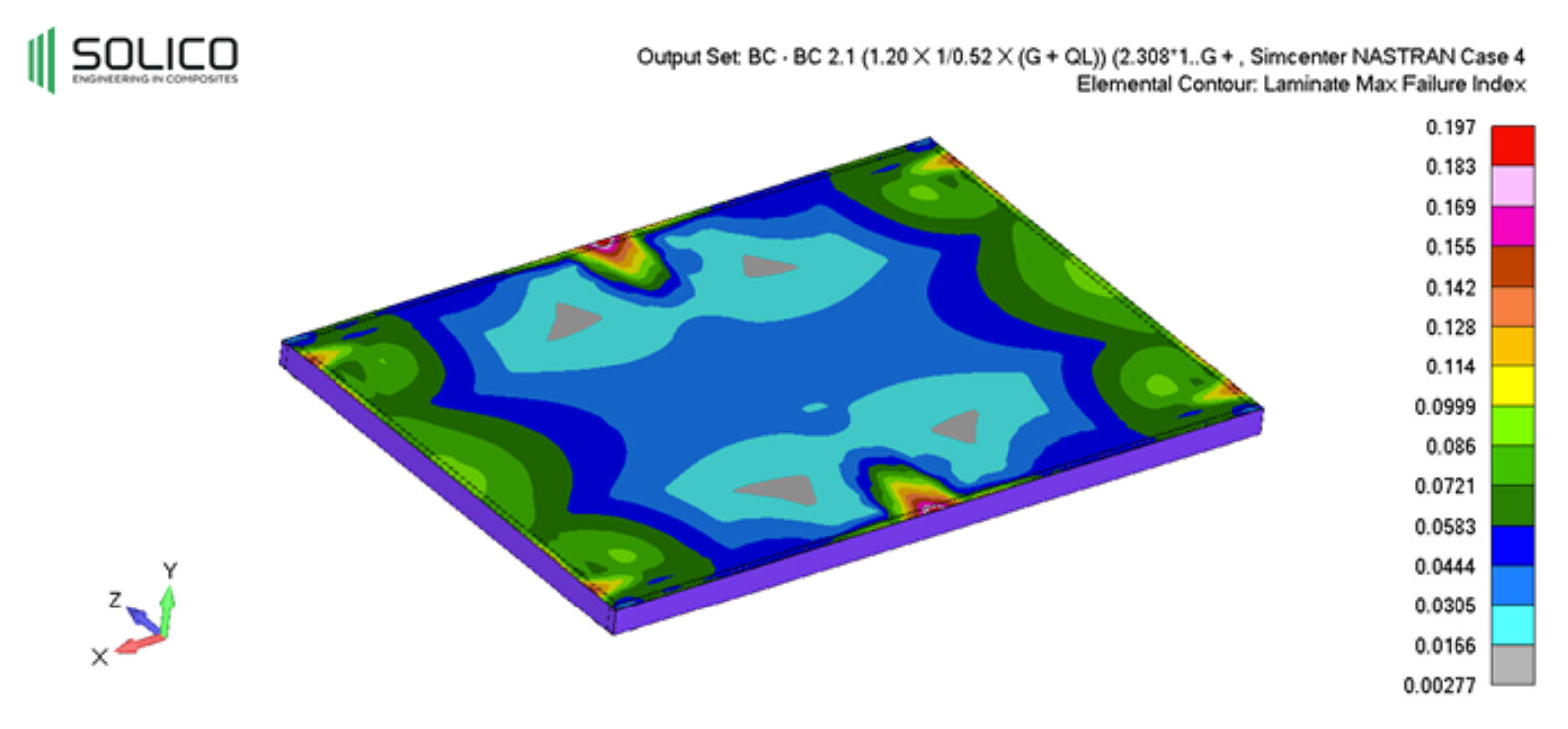

De draaglast van de vloer wordt bepaald door het ontwerp en de functie van het bouwwerk. Dit varieert van een variabele belastingdeel van 2,25 kN/m² voor een woonfunctie (1,75 kN/m²  variabele belasting + 0,5 kN/m² voor lichte scheidingswanden) tot een belasting oplopend tot ca. 5 kN / m² voor andere functies. Elke vloer wordt specifiek situatie getoetst en geoptimaliseerd.


Klik op de afbeeldingen om deze te vergroten

Vaak komen er ook lijnbelastingen op de vloer, voor het afdragen van de gevel of (woning)scheidende wanden of stabiliteitswanden. Dit wordt opgevangen door de verstijfde randen van de vloer.

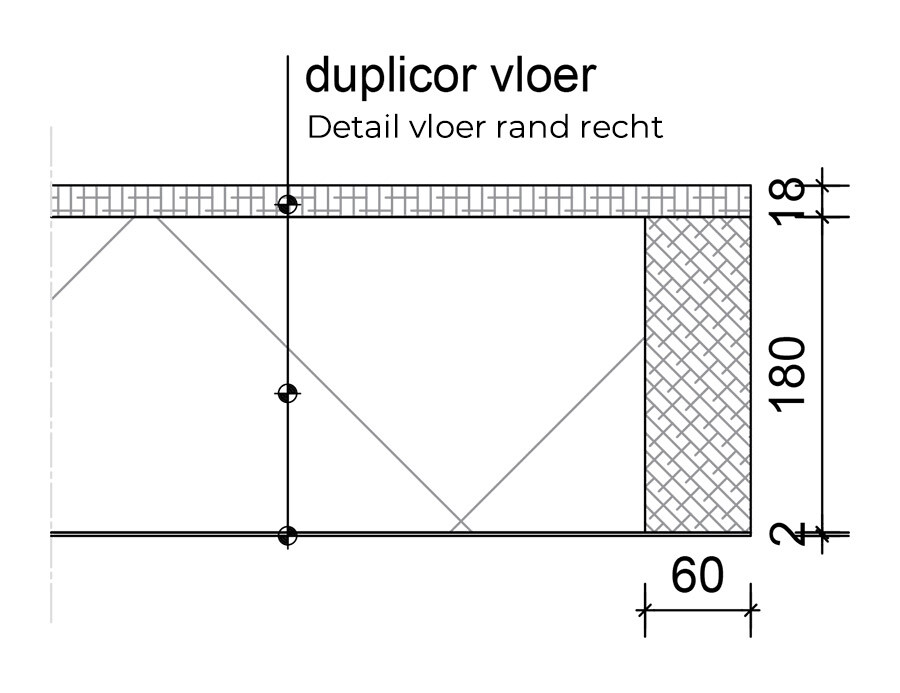

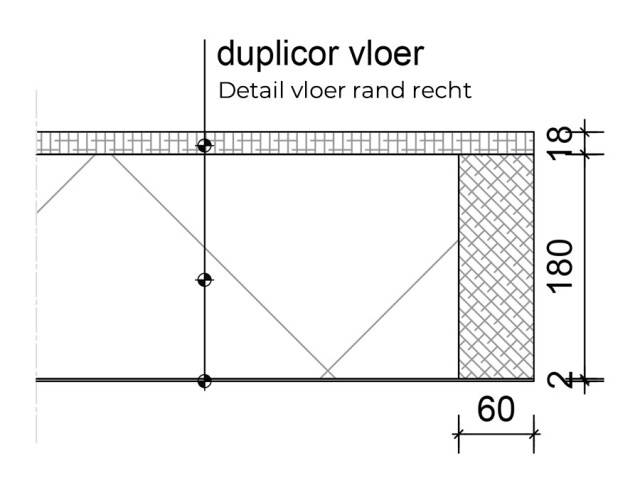

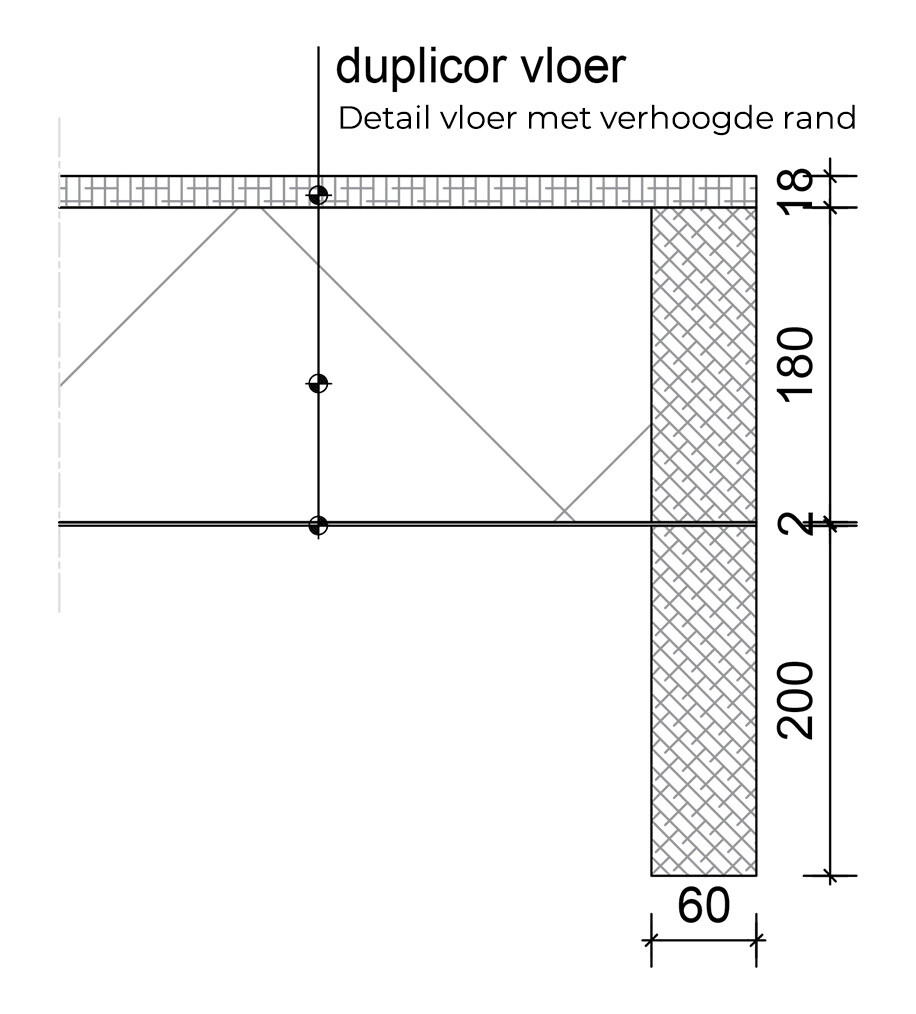

De extra stijfheid om lijnbelastingen op te nemen in de Duplicor^® vloer, kan gerealiseerd worden door een verstijfde randbalk met wapening of door hogere randbalken toe te passen.

Klik op de afbeeldingen om deze te vergroten

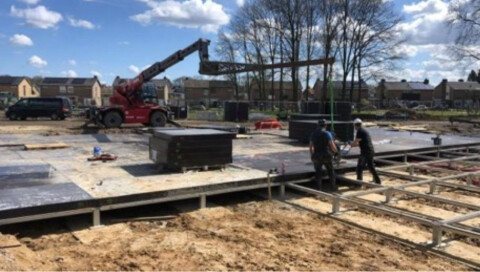

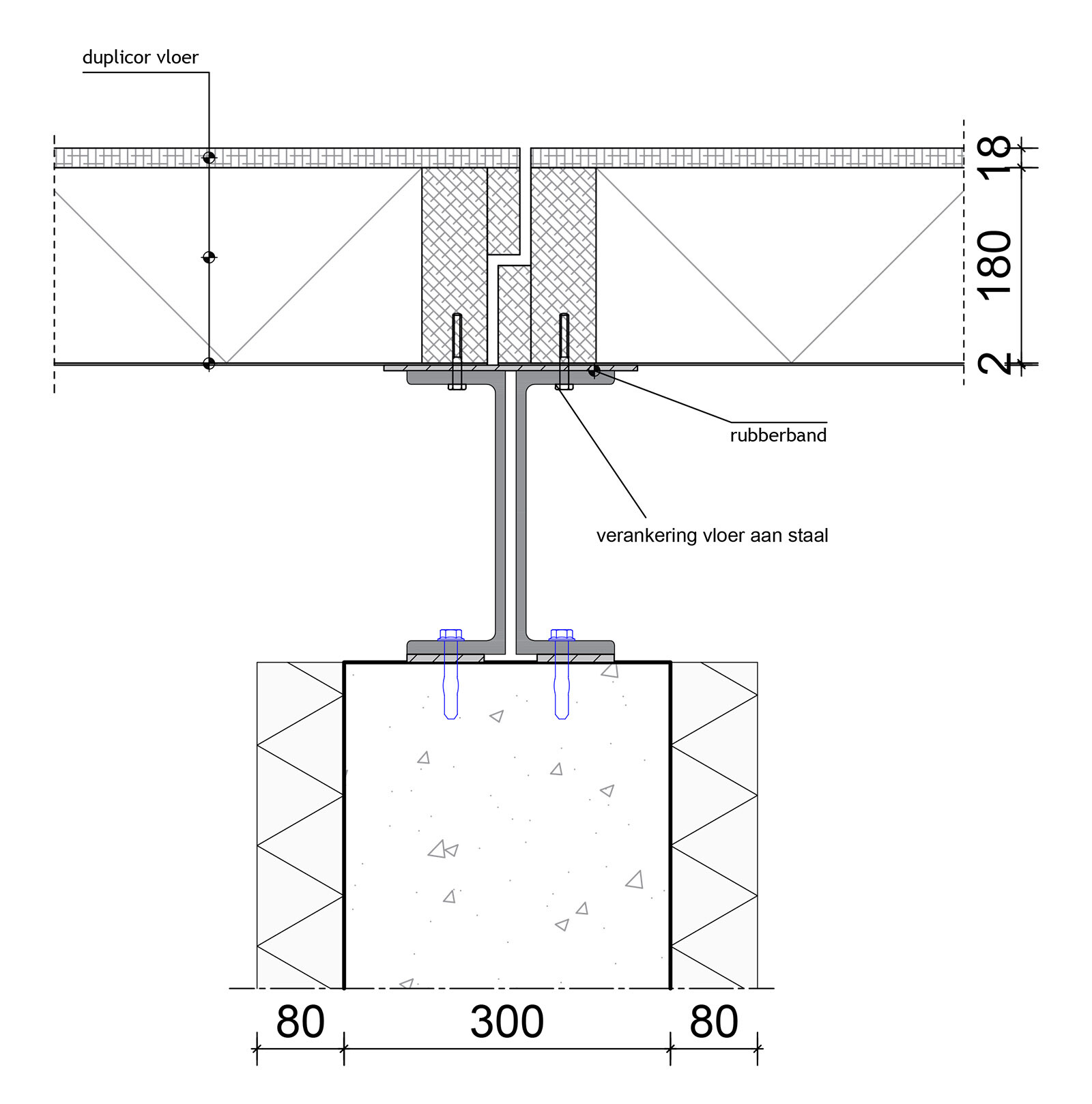

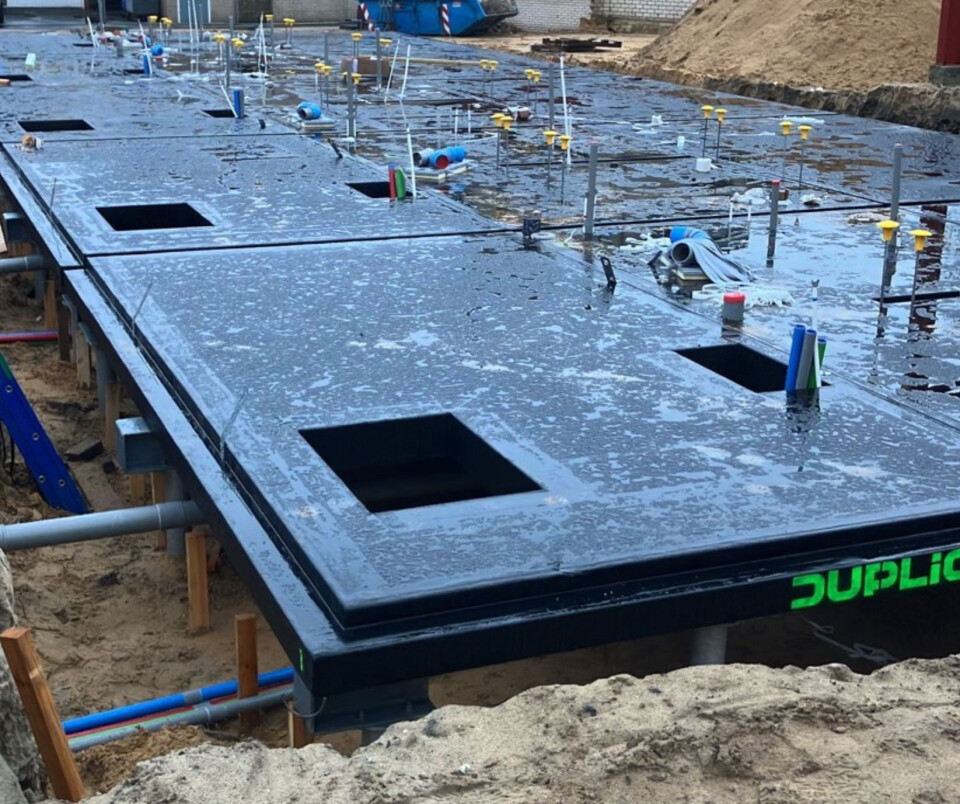

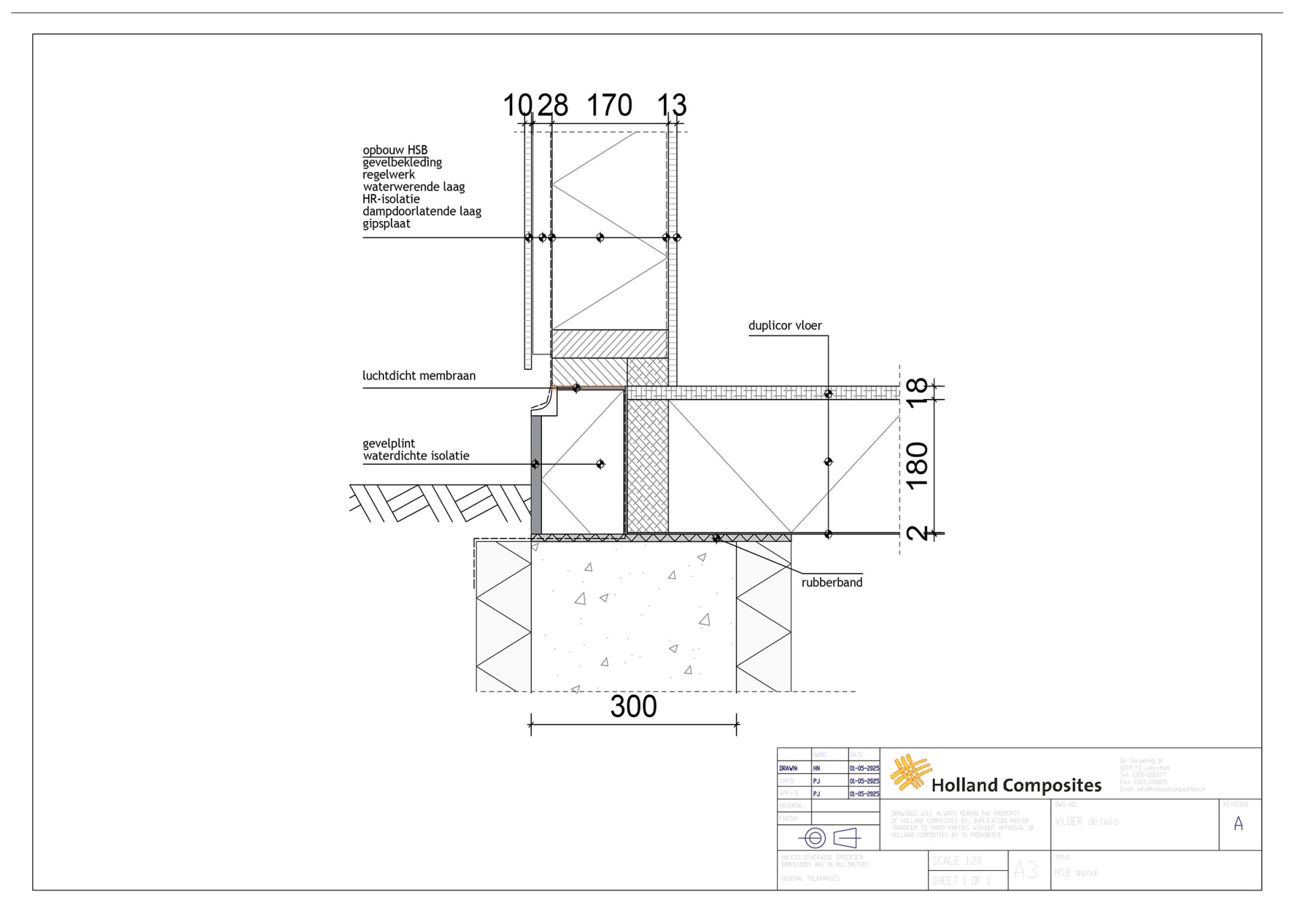

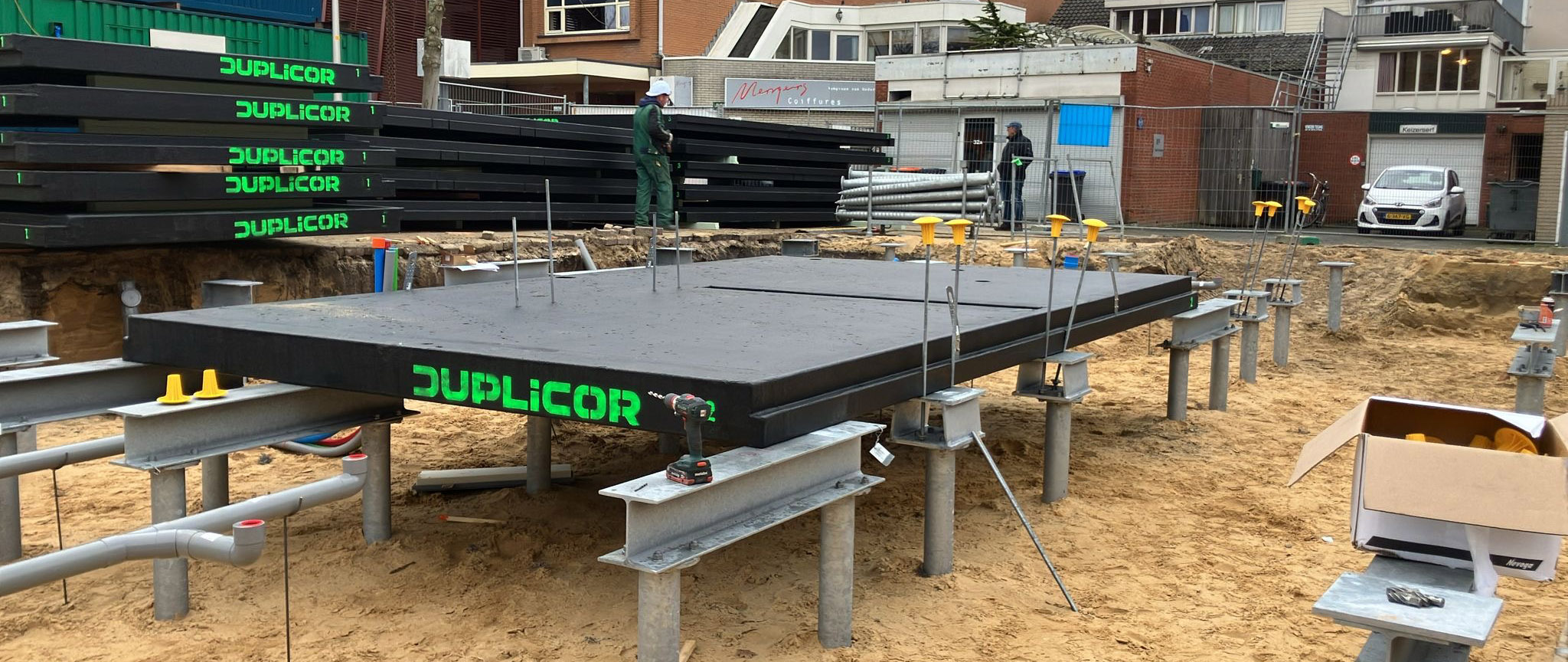

Montage van Duplicor^® vloer is vergelijkbaar met montage van een houten- of CLT-vloer. In de Duplicor^® vloer is veelal een randbalk van hout geïntegreerd, welke eenvoudige montage van wanden op de vloer mogelijk maakt. Vast schroeven op stalen schroefpalen of verankeren rechtstreeks op betonfundatie is van daaruit ook mogelijk. Oplegging op drukvast EPDM-rubber voor akoestische ontkoppeling is ideaal.

Klik op de afbeeldingen om deze te vergroten

Tussenwanden kunnen eenvoudig op de vloer bevestigd worden, rechtstreeks in de phonotherm-inlages in de vloer, in het geval van stabiliteitswanden. Hierbij moet in de ontwerpfase rekening worden gehouden. Voor het monteren van lichtgewicht tussenwanden kan eenvoudig gewerkt worden door het vastschroeven van deze wanden in de Duplicor^® _­vloerplaat, of rechtstreeks op de eventueel toegepaste tussenvloer.

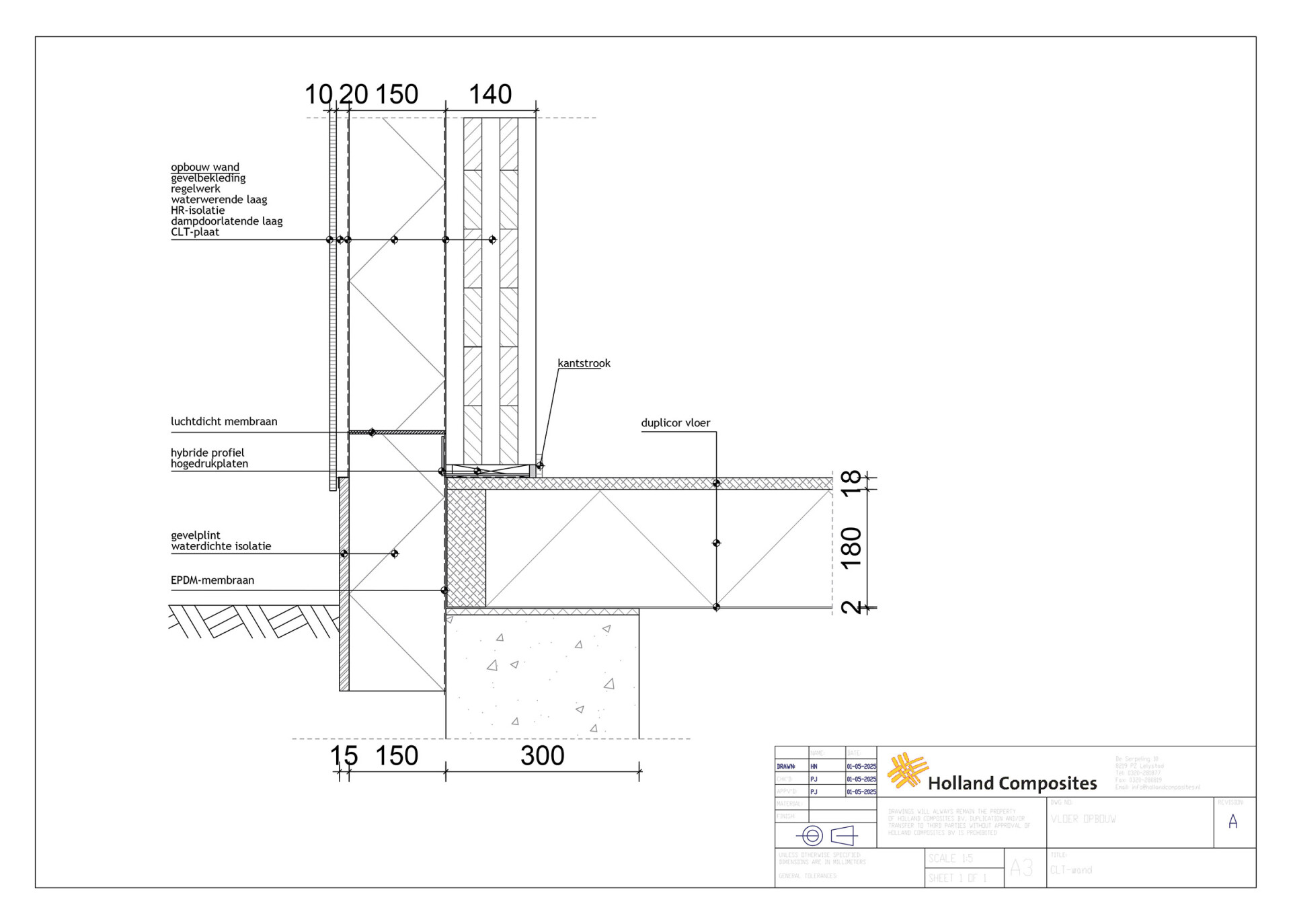

Gevels worden rechtstreeks gekoppeld aan de geïntegreerde randbalk in de vloer. Afhankelijk van het type gevel (HSB, CLT of anders) en afhankelijk van de fundatie wordt de randbalk gedimensioneerd.

Klik op de afbeelding om deze te vergroten

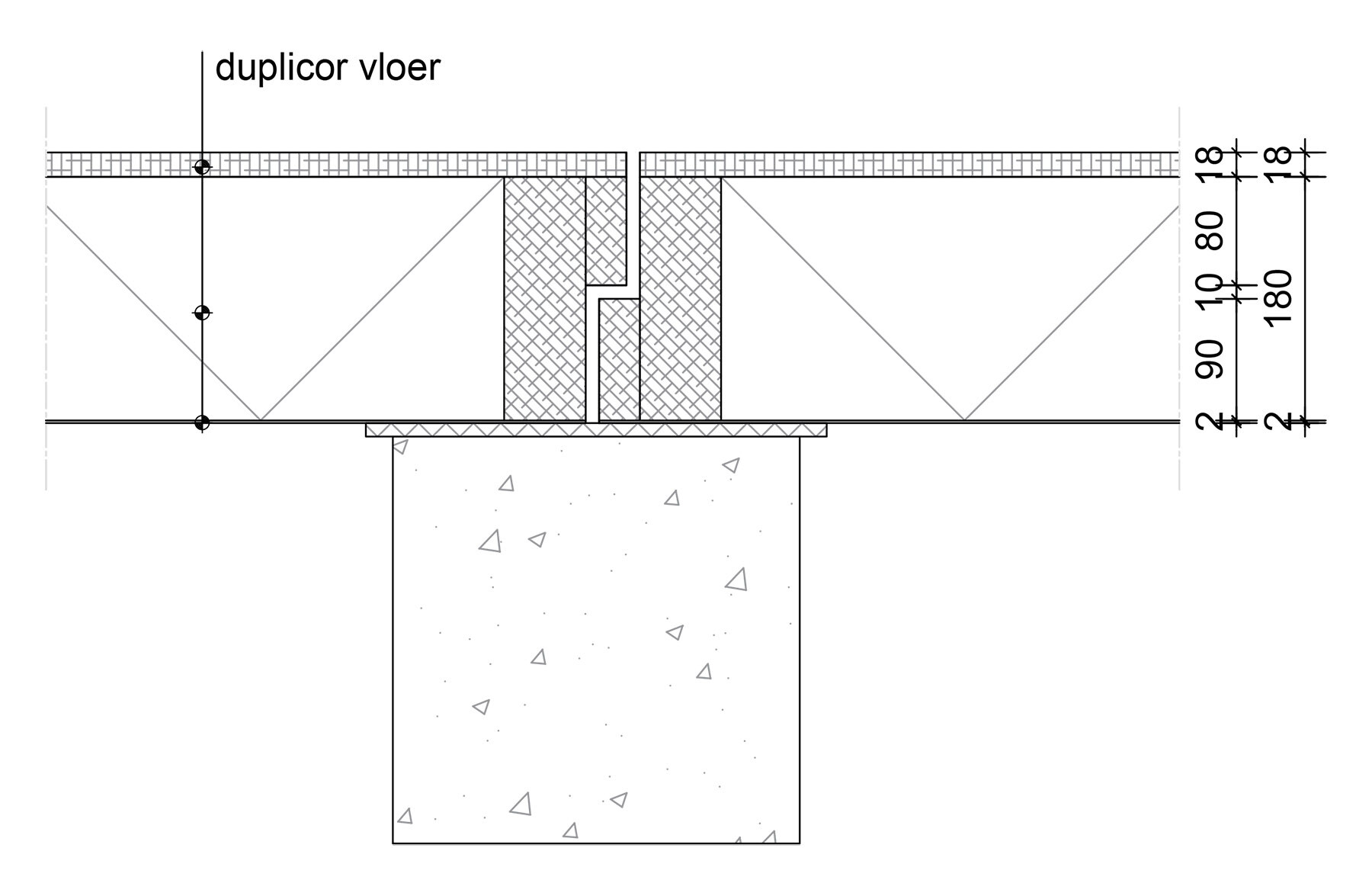

Duplicor^® vloerdelen kunnen op verschillende manieren gekoppeld worden. Koud tegen elkaar aan (volledig ontkoppeld), logisch bij woningscheidende vloeren. Of middels een halfsteens profilering in de vloer. Luchtdichting tussen de elementen wordt gerealiseerd middels een cellenband of pur-foam-dichting.

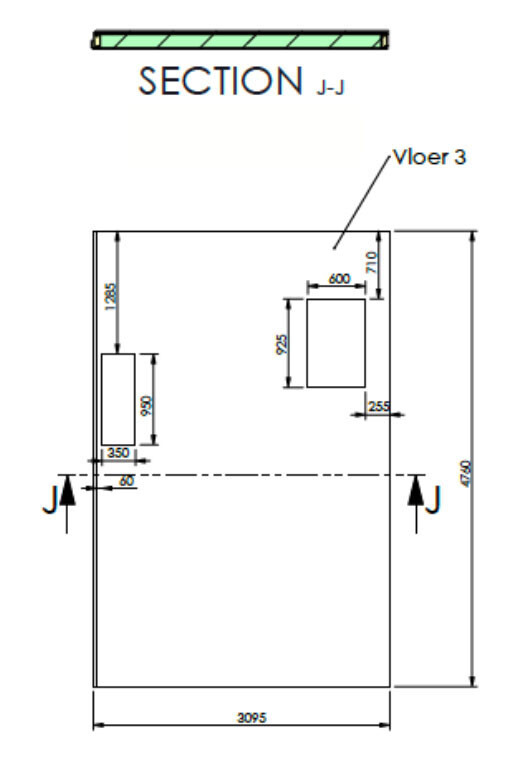

In de Duplicor^® vloeren kunnen verschillende details meegenomen worden tijdens de productie. Dit kan de efficiëntie op de bouw ten goede komen. Mogelijke opties welke direct geïntegreerd kunnen worden in de Duplicor^® beganegrondvloeren zijn:

• Hijsogen/punten voor handling.
• Kruipluikopening met of zonder luik.
• Doorvoeren voor meterkast.
• Doorvoeren/openingen voor E en W.
• Dorpels/randen voor montage gevels
• Geïntegreerde verstijvingsribben voor afdragen krachten stabiliteitswanden.
• Verdiepingen voor gelijkvloers (flush) te kunnen monteren natte cel.

Duplicor beganegrondvloeren zijn opgenomen in de Nationale Milieu Database (NMD). Dat betekent dat deze vloerelementen officieel meegenomen kunnen worden in de berekening van de Milieu Prestatie Gebouwen (MPG). Deze indicatoren wegen steeds zwaarder bij tenders en duurzaamheidsberekeningen volgens de nationale regelgeving. Wat de opname extra bijzonder maakt, is de extreem lage MKI-waarde (MilieuKostenIndicator) van € 1,16 p/m², bij een Rd-waarde van 5,4 m²K/W. Traditionele betonvloeren zitten vaak op vier- tot vijfvoudige scores.

Bijvoorbeeld; in de (NMD) scoort de meest groene kanaalplaatvloer met EPS Rc 3,7 een MKI van € 6,42 p/m². De MKI bij een Rc van 5,4 zit dan al snel op +/- € 6,70+ p/m².

De biocomposiet Duplicor vloer met Recycled PET-isolatie Rc 5,4 heeft een MKI van slechts: € 1,77 p/m². Dat is dus slechts 25% van een gelijkwaardige betonvloer.

Lichtgewicht heeft ook minder fundering nodig. De Duplicor vloeren kunnen met een elektrische kraan gelegd worden, wat zorgt voor geringe stikstof emissies op de bouwplaats. Daarnaast kan er meer mee op een vrachtauto.

De NMD opname staat geregistreerd en kan hier bekeken worden.
Wij voerden de complete LCA analyse uit met Circle-Line.

Het is evident dat bij een productontwikkeling basisprijsstellingen nog fluctueren. Wanneer een product in ontwikkeling, zoals Duplicor^®  vloerelementen, gaat concurreren tegen jarenlang gebruikte en volledig uitgeëngineerde bestaande producten van conventionele leveranciers, kijk je ook nog tegen een productie- en productefficiëntieachterstand aan. Toch bieden de eerste kostprijsopstellingen veel vertrouwen, om op de middellange termijn al goed concurrerend te kunnen zijn en op lange termijn zelfs goedkoper.
Zonder exacte bedragen te weten van individuele bouwers, is de gestaafde algemene indruk dat kosten voor conventionele betonnen en/of houten vloeren er ongeveer als volgt uit zouden zien:

Duplicor^® vloerdelen kunnen hierin goed meekomen.  We concurreren echter, zoals gezegd, tegen jarenlang geoptimaliseerde en uitgeknepen standaard vloeroplossingen in staal, beton of hout.

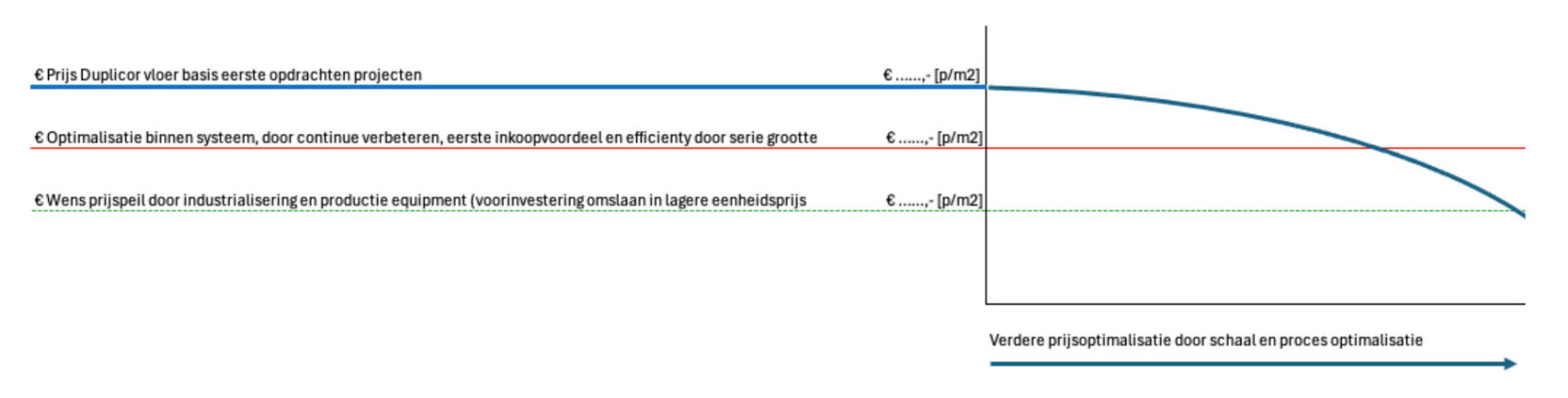

Onderstaande prijscurve, geeft een impressie van hoe we in een aantal cycli snel tot marktconforme prijsstelling kunnen komen. Als de aantallen in de tijd gaan oplopen, kan door schaalgrootte en investeringen in de techniek van het productieproces het prijspeil in onze stellige overtuiging zelfs onder de huidige marktprijzen komen te liggen.

Klik op de afbeelding om deze te vergroten

Wij zijn opgericht in 1992 en hebben een gevarieerd trackrecord van composietprojecten. Als materiaalpuristen met een passie voor vormgeving, ontwikkelen en produceren wij al meer dan 30 jaar technologisch geavanceerde, bio-based composietconstructies en -producten in diverse markten.

Van hoogwaardige enkele stuks als speciaal project, tot aan seriematige oplossingen voor met name voor de offshore/maritieme sector en duurzame energie & bouwindustrie. Op onze website www.hollandcomposites.nl worden verschillende projecten getoond.

De enige constante is verandering. Samen met onze partners lopen we voorop in het leveren van bio-based brandwerende composietconstructies en -producten in diverse markten. Samen streven we naar een gezondere, verantwoorde toekomst door uitdagingen aan te pakken met innovatieve oplossingen, zoals de ontwikkeling van Duplicor^®.

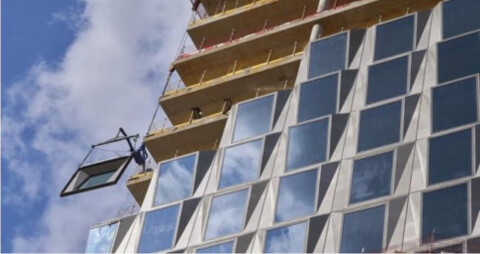

Composiet biedt unieke mogelijkheden. Met Duplicor® kan eindelijk het volledige potentieel van composiet benut worden. Vervaardigd uit een 100% natuurlijke hars, nagenoeg onbrandbaar, licht van gewicht, CO₂-besparend en ook nog eens betaalbaar. Van lichtgewicht gevels en brandveilige dakconstructies tot interieur(delen) en offshore-oplossingen.

Waar voorheen conventionele composietoplossingen met veel brandvertragende additieven en/of gekunstelde bio-harsoplossingen gebruikt werden, biedt Duplicor^® toepassingen om op een duurzame manier (lage energie en CO₂-footprint) met bio-composieten verschillende bouwconstructies te produceren.

• Rollen pre-preg
• Sheets
• Profielen
• Eenvoudige sandwichpanelen (bijvoorbeeld renovatiepanelen)
• Gevormde enkelvoudige kappen/gevelranden
• Complexere en dikkere structurele gevelelementen
• Totaalsysteem (volledig integraal gevelelement)

De verschillende elementen worden middels pre-preg procedé geproduceerd, om hoge kwaliteit, precieze maatvoering, brandveiligheid en een lichtgewichtconstructie te bewerkstelligen. Na plaatsing is het product verder onderhoudsarm en volledig weersbestendig. Afwerking is in kleur naar keuze mogelijk. Een mogelijke pré voor de vloer en randbalkonderdelen is dat ongedierte slecht omgaat met vezelversterke composietmaterialen en gerecycled PET-schuim. Kijk ook eens op www.duplicor.nl voor meer informatie en toepassingen van Duplicor^®.

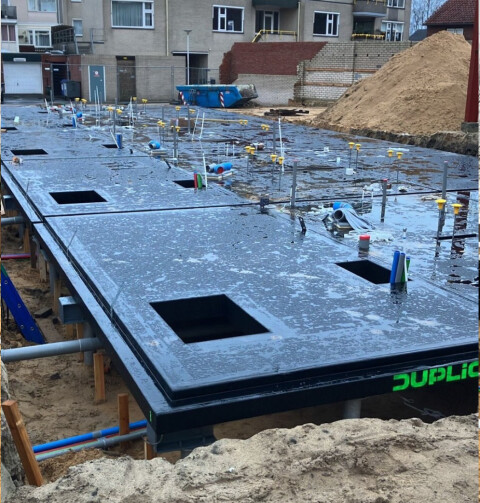

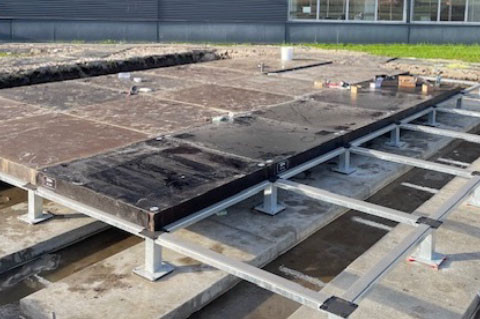

Enkele voorbeelden van toegepaste Duplicor^® beganegrondvloerelementen.

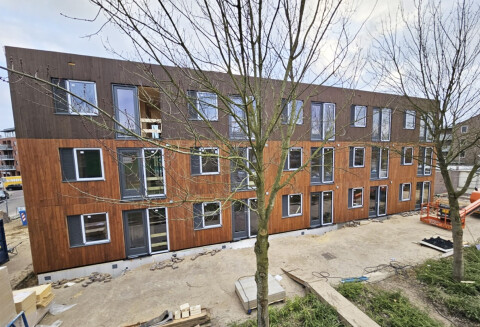

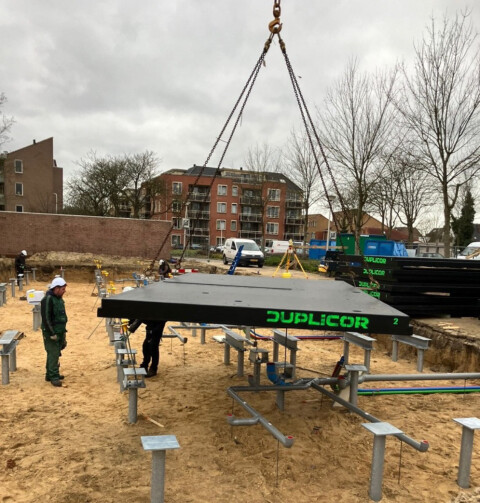

Bouwnovum

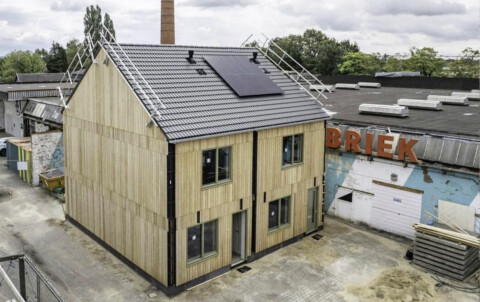

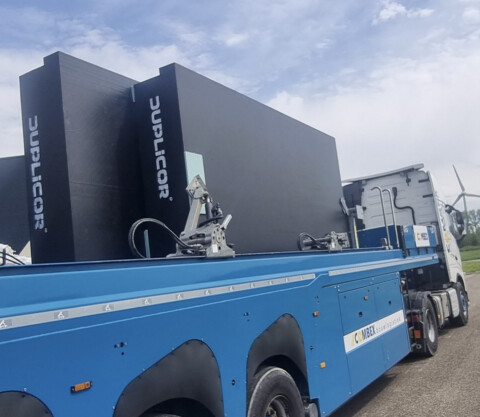

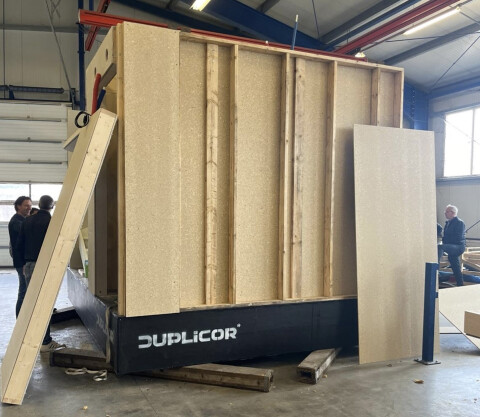

Dura Vermeer Aer
